Kuinka automaattinen palloventtiili parantaa teollista virtauksen hallintaa?

Teollisuuden putkistojärjestelmät luottavat yhä enemmän etäkäyttöön, prosessien lukituksiin ja automaattiseen sammutukseen. Venttiilit voidaan asentaa syövyttäville alueille, korkeille putkitelineille, suljettuihin laitteisiin tai paikkoihin, joihin käyttäjien on vaikea päästä. Näissä olosuhteissa an Automaattinen palloventtiili tarjoaa käytännöllisen virtauksen ohjauksen yhdistämällä neljänneskierrospalloventtiilin sähköiseen, pneumaattiseen tai hydrauliseen toimilaitteeseen.

Sisäpallo sisältää kanavan, joka on linjassa putkilinjan kanssa, kun venttiili on auki. Noin 90 astetta pyörimisen jälkeen pallon kiinteä puoli estää virtauksen. Tämän lyhyen liikkeen ansiosta automaattinen palloventtiili toimii nopeasti säilyttäen samalla kompaktin rakenteen.

Materiaalien yhteensopivuus on erityisen tärkeää kemiallisissa ja vedenkäsittelyjärjestelmissä. Ningbo Baodi Plastic Valve Co., Ltd. juontaa juurensa vuoteen 1979 ja on yksi Kiinan varhaisimmista yrityksistä, jotka osallistuvat teollisten muoviventtiilien kehittämiseen. Sen pitkä valmistushistoria tarjoaa kokemusta kestomuovisten venttiilirunkojen, tiivisteiden, tiivisteiden ja putkien komponenttien yhteensovittamisesta syövyttävissä teollisissa väliaineissa.

Mikä on automaattinen palloventtiili?

Automaattinen palloventtiili koostuu palloventtiilin rungosta, pallosta, venttiilin istukista, karasta, toimilaitteesta, asennustelineestä ja ohjaustarvikkeista. Toimilaite vastaanottaa komennon ohjausjärjestelmältä ja muuntaa sähkötehon, paineilman tai hydraulipaineen pyöriväksi liikkeeksi.

Kun toimilaite kääntää karaa, pallo pyörii venttiilin rungon sisällä. Venttiili saavuttaa auki-asennon, kun pallokanava on kohdakkain putken kanssa. Se saavuttaa kiinni-asennon, kun kanava pyörii poispäin virtausreitistä.

Etäputken eristys: Venttiili voi avautua tai sulkeutua ilman, että käyttäjän on saavutettava asennuskohtaa.

Nesteen hätäsulku: Ohjausjärjestelmä voi sulkea venttiilin, kun havaitaan epänormaali paine, vuoto tai laitevika.

Eräsiirron ohjaus: Automaattinen palloventtiili voi koordinoida nesteen siirtoa tuotannon ajoituksen, säiliön tason tai mitatun virtauksen mukaan.

Säiliön täyttö ja tyhjennys: Venttiili voi reagoida korkean ja matalan tason signaaleihin ohjatakseen nesteen tuloa tai purkamista.

Automaattinen virtauksen vaihto: Monisuuntaiset rakenteet voivat ohjata väliainetta eri putkistojen, säiliöiden tai käsittelylaitteiden välillä.

Pumpun ja laitteiden lukitus: Venttiilin asento voidaan yhdistää pumpun käynnistys- ja pysäytyslogiikkaan, mikä auttaa estämään laitteita toimimasta väärällä virtausreitillä.

Automaattiventtiili tarjoaa ominaisuuksia, joita manuaalinen venttiili ei voi tarjota ilman käyttäjää. Se voi palauttaa asentopalautteen, reagoida antureisiin ja siirtyä määritettyyn asentoon sähköverkon vian aikana.

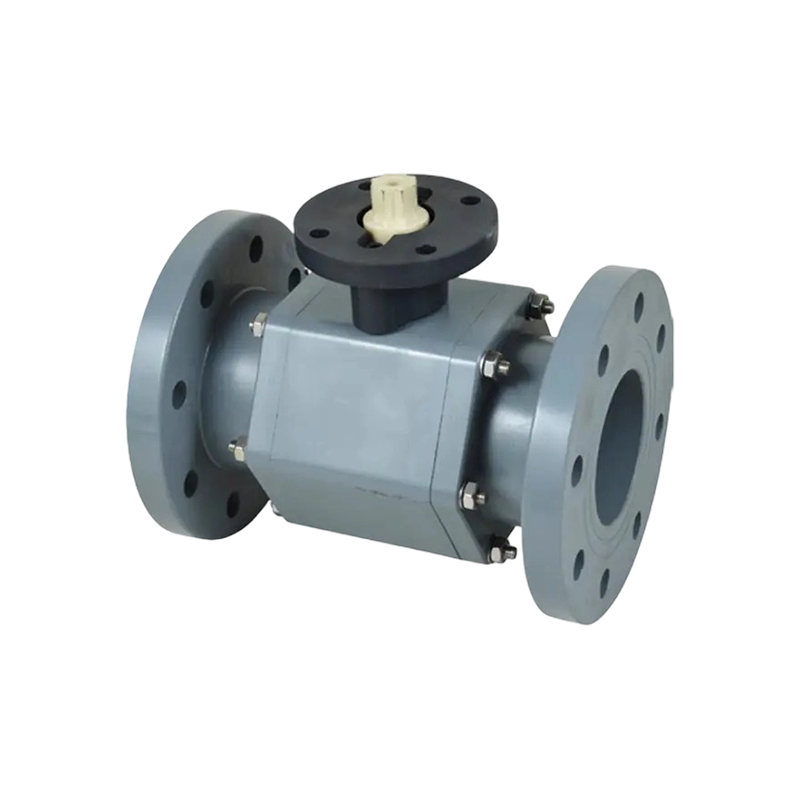

Ningbo Baodi Plastic Valve Co., Ltd. keksi yksiosaisen laippapalloventtiilin vuonna 1992. Tätä integroitua rakennetta käytettiin myöhemmin laajalti kemianteollisuudessa. Sen kehitys heijastaa sitä, kuinka palloventtiilirakennetta voidaan mukauttaa vähentämään rungon niveliä ja tukemaan luotettavaa nesteenhallintaa syövyttävissä putkistojärjestelmissä.

Kuinka automaattinen palloventtiili toimii?

Avausjärjestys

Avausprosessi alkaa, kun ohjain lähettää komennon toimilaitteelle. Sähkötoimilaite saa virtaa moottorilleen, kun taas pneumaattinen toimilaite vastaanottaa paineilmaa solenoidiventtiilin kautta.

Toimilaitteen ulostuloakseli pyörittää kytkintä ja venttiilin karaa. Tämän jälkeen pallo kääntyy suljetusta asennosta kohti avointa asentoa. Kun sisäkanava on kohdakkain putken kanssa, venttiili saavuttaa täyden avautumisen.

Rajakytkin tai sisäinen asentoanturi pysäyttää toimilaitteen oikeaan kohtaan. Toimilaite voi sitten lähettää avoimen asennon signaalin takaisin ohjausjärjestelmään.

Sulkemisjakso

Sulkemisen aikana toimilaite pyörii vastakkaiseen suuntaan. Pallon käytävä siirtyy poispäin putkilinjasta ja pallon kiinteä pinta estää virtauksen.

Venttiilin istukat pysyvät kosketuksessa pallon kanssa ja muodostavat sulkutiivisteen. Kun täysin kiinni-asento on saavutettu, sulkemisrajakytkin pysäyttää toimilaitteen ja lähettää asentosignaalin.

Tarkka pallon, varren ja istukan kohdistus vaikuttaa sekä tiivistystehoon että vaadittuun vääntömomenttiin. Ningbo Baodi Plastic Valve Co., Ltd. on suunnitellut ja valmistanut teollisuusmuoviventtiilejä yli neljän vuosikymmenen ajan. Muovaustarkkuus ja vakaat komponenttien mitat ovat tärkeitä tasaisen automaattisen toiminnan kannalta.

Miksi neljänneskierrostoiminto on hyödyllinen

Neljänneskierrosmekanismi vaatii vähemmän liikettä kuin monet lineaariliikkeen venttiilirakenteet. Lyhyt käyttöliike tukee nopeaa avaamista, kompaktia toimilaitteen asennusta ja suoraviivaista asennon havaitsemista.

Mekaanisten voimansiirtokomponenttien rajallinen määrä voi myös yksinkertaistaa huoltoa. Nämä ominaisuudet tekevät automaattisesta palloventtiilistä sopivan hätäsulkemiseen, automaattiseen siirtoon ja toistuvaan prosessin vaihtoon.

Nopeaa toimintaa on silti valvottava huolellisesti. Suuren venttiilin sulkeminen liian nopeasti voi aiheuttaa paineiskun tai vesivasaran pitkiin putkiin. Toimilaitteen nopeuden tulee siksi vastata putken pituutta, nesteen nopeutta ja prosessivaatimuksia.

Asennon hallinta

On-off-toimilaite siirtää venttiiliä täysin avoimen ja täysin kiinni -asennon välillä. Moduloiva toimilaite voi pysähtyä välikulmiin ohjaussignaalin mukaan.

Palloventtiilit on suunniteltu pääasiassa sulkemiseen. Kun pallo pysyy osittain auki, suuri paikallinen nopeus voi kehittyä sisäisen käytävän reunan ympärille. Jatkuva kuristus on siksi arvioitava huolellisesti.

Automaattisen palloventtiilin pääkomponentit

Venttiilin runko

Venttiilin runko sisältää pallon, istukat ja varren ja tarjoaa putkiliitoksen. Yleisiä rakenteita ovat yksiosaiset, kaksiosaiset, kolmiosaiset, liitos- ja laipalliset mallit.

Runkomateriaali määrittää peruspaine-, lämpötila- ja kemikaalinkestävyysalueen. Termoplastiset runkovaihtoehdot voivat sisältää PVC:tä, CPVC:tä, PP:tä ja PVDF:ää.

Ningbo Baodi Plastic Valve Co., Ltd. laajensi tuotevalikoimaansa vuonna 2006 kattamaan teollisuusmuoviputket ja -liittimet. Tämä mahdollistaa automaattisen palloventtiilin valitsemisen osaksi koordinoitua termoplastista putkistojärjestelmää eristetyn komponentin sijaan.

Pallo

Pallo on keskeinen virtauksensäätöelementti. Sen sisäinen kanava voi olla täysi portti, supistettu portti, L-portti tai T-portti.

Pallo roundness and surface quality directly affect seat contact. Scratches, deformation or chemical attack can increase operating torque and cause internal leakage.

Venttiilin istuimet

Istuimet tukevat palloa ja muodostavat ensisijaisen sisäisen tiivisteen. Istuimen kitka on suurin osa vääntömomentista, joka tarvitaan venttiilin käynnistämiseen ja pyörittämiseen.

Istuimen suorituskykyyn voivat vaikuttaa lämpötila, kemiallinen turpoaminen, paine-ero, pitkät käyttöjaksot, kiinteät hiukkaset ja toistuva pyöräily.

Varsi

Varsi siirtää toimilaitteen vääntömomentin palloon. Sen on kestettävä irrotusmomentti, käyntivääntömomentti ja lopullisen istukan vääntömomentti.

Sopiva varsirakenne voi sisältää puhallusta estävän rakenteen ja ulkoisen tiivistysjärjestelyn. Oikea karan kohdistus on myös tärkeää, koska sivukuormitus voi lisätä kitkaa ja kulumista.

Toimilaite ja asennuskokoonpano

Toimilaite tuottaa kiertomomentin. Kannatin ja kytkin yhdistävät sen venttiilin karaan.

Kytkimen, karan ja toimilaitteen ulostuloakselin on pysyttävä kohdakkain. Väärä asennus voi aiheuttaa epätasaisen kuormituksen, kytkimen kulumisen, liiallisen kitkan tai epäonnistumisen saavuttaa vaadittu venttiilin asento.

Ningbo Baodi Plastic Valve Co., Ltd. tarjoaa laajan valikoiman teollisia termoplastisia venttiilejä ja putkistokomponentteja, joiden avulla käyttäjät voivat koordinoida rungon rakennetta, liitäntätyyppiä ja toimilaitteen järjestelyä todellisen putkiston mukaan.

Sähköinen, pneumaattinen ja hydraulinen automaattinen palloventtiili

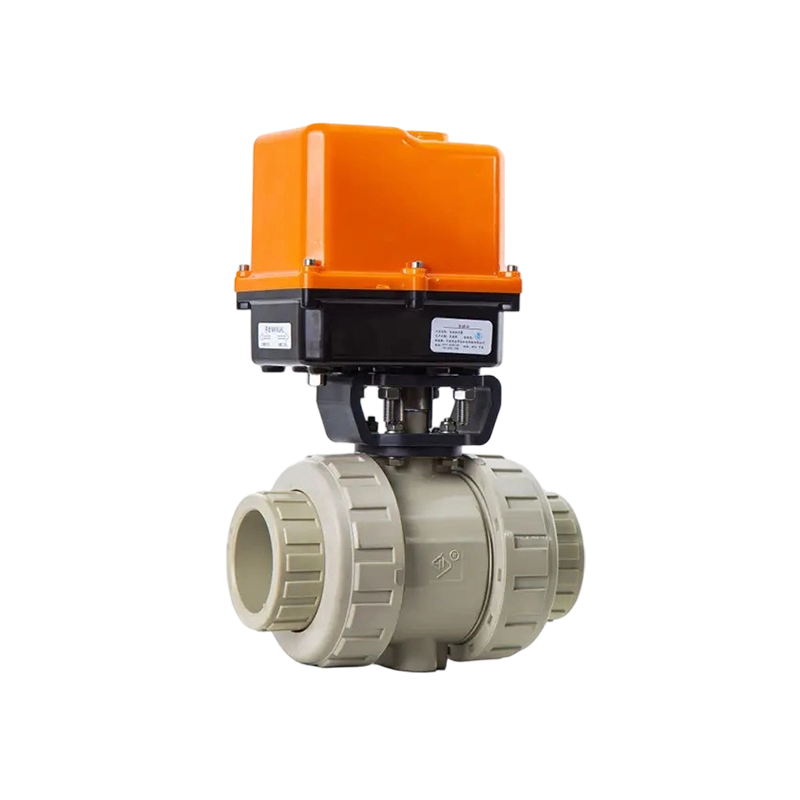

Sähköinen automaattipalloventtiili

Sähköinen Automaattinen palloventtiili käyttää moottoria ja alennusvaihdetta venttiilin varren pyörittämiseen. Se valitaan yleensä silloin, kun paineilmaa ei ole saatavilla.

Sähkötoimilaitteet voivat hyväksyä digitaalisia, analogisia tai tietoliikennesignaaleja. Ne voivat sisältää myös manuaalisia ohituksia, asennonosoittimia ja sisäistä ylikuormitussuojaa.

Valinnassa tulee ottaa huomioon syöttöjännite, käyttönopeus, toimintajakso, lähtömomentti, ympäristönsuojelu, ohjaussignaali ja moottorin lämpötilan nousu.

Pneumaattinen automaattinen palloventtiili

Pneumaattinen automaattinen palloventtiili käyttää paineilmaa mäntien siirtämiseen hammastanko- tai scotch-yoke-mekanismin sisällä.

Pneumaattiset toimilaitteet toimivat nopeasti ja sopivat toistuvaan pyöräilyyn. Niissä voi olla kaksitoiminen rakenne tai jousipalautusrakenne.

Ilmansyötön tulee olla puhdasta, kuivaa ja sen paineen tulee olla vaadittu. Kosteus, hiukkaset ja epävakaa paine voivat vaikuttaa solenoidiventtiiliin, toimilaitteen tiivisteisiin ja toimintanopeuteen.

Hydraulinen automaattinen palloventtiili

Hydraulinen toimilaite käyttää paineistettua nestettä suuren vääntömomentin tuottamiseen. Sitä voidaan käyttää suuriin venttiileihin, korkeaan paine-eroon tai erikoistuneisiin raskaisiin sovelluksiin.

Hydraulijärjestelmä vaatii voimayksikön, nestejohdot, tiivisteet ja rutiinihuollon. Lisätty järjestelmän monimutkaisuus rajoittaa yleensä hydraulisen toiminnan sovelluksiin, joissa tarvitaan suurta vääntömomenttia.

Toimilaitteen tyypin vertailu

Ningbo Baodi Plastic Valve Co., Ltd. toimittaa teollisia termoplastisia tuotteita asiakkaille yli 60 maassa. Monipuoliset sovellukset osoittavat, että toimilaitteen valinnan tulee perustua käytettävissä oleviin apuohjelmiin, vaadittuun nopeuteen, toimintataajuuteen ja vikaturvallisuusvaatimuksiin pelkän venttiilin koon sijaan.

On-off ja moduloiva automaattinen palloventtiili

On-Off ohjaus

On-off-automaattinen palloventtiili liikkuu täysin avoimen ja täysin kiinni -asennon välillä. Sitä käytetään putkistojen eristämiseen, säiliön täyttöön, tyhjennykseen, erän siirtoon ja hätäsulkemiseen.

Ohjausjärjestelmä vahvistaa normaalisti valmistumisen avoimella ja suljetulla rajakytkimellä. Selkeä asennon palaute auttaa estämään pumppuja tai prosessilaitteita toimimasta ennen kuin oikea virtausreitti on muodostettu.

Moduloiva ohjaus

Moduloiva automaattinen palloventtiili voi pysähtyä välikulmiin analogisen tai digitaalisen komennon mukaan. Sitä voidaan käyttää virtauksen, paineen tai nestetason karkeaan säätelyyn.

Asemointimoduuli vertaa pyydettyä kulmaa venttiilin todelliseen asentoon ja säätää toimilaitetta sen mukaan.

Pallon kulman ja virtauksen välinen suhde ei ole täysin lineaarinen. Varsinainen ohjausominaisuus muuttuu myös paine-eron, portin muodon ja myötävirtavastuksen mukaan.

Osittaisen avaamisen rajoitukset

Pienillä avautumiskulmilla nesteen nopeus keskittyy pallon käytävän reunan ympärille. Pitkäaikainen osittainen avaaminen voi aiheuttaa istuimen eroosiota, melua, tärinää, kavitaatiota, epätasaista pallon kulumista ja heikentynyttä sulkutehoa.

Modulointipalvelu tulee siksi arvioida venttiilin rakenteen, toimintakulman, painehäviön ja vaaditun ohjaustarkkuuden mukaan.

Täysiportti ja supistettu portti automaattinen palloventtiili

Täysi porttisuunnittelu

Täysaukkoisessa automaattisessa palloventtiilissä on sisäinen kanava lähellä liitetyn putken sisähalkaisijaa. Se tarjoaa suuren virtauskapasiteetin ja suhteellisen pienen painehäviön.

Tämä rakenne on hyödyllinen korkeavirtausjärjestelmissä, nesteissä, jotka sisältävät rajoitetusti suspendoituneita kiintoaineita, ja putkistoja, jotka edellyttävät vähemmän rajoitettua kulkua.

Supistettu porttisuunnittelu

Supistetun portin venttiilin sisäinen aukko on pienempi kuin liitetty putki. Runko voi olla kompaktimpi, mutta pienempi kulkuväylä lisää nesteen nopeutta ja painehäviötä.

Portin suunnittelun vertailu

Kemiallisissa sovelluksissa, joihin liittyy kiteytymistä tai suspendoituneita hiukkasia, koko aukkorakenteen vähemmän rajoitettu kulku voi vähentää kerääntymistä. Ningbo Baodi Plastic Valve Co., Ltd:llä on laaja kokemus teollisuuskemiallisista putkistoista, joissa sisäinen geometria voi vaikuttaa venttiilin pitkäaikaiseen luotettavuuteen.

Automaattinen kaksi- ja monitiepalloventtiili

Kaksisuuntainen automaattinen palloventtiili

Kaksitieventtiilissä on yksi tulo- ja yksi ulostulo. Sitä käytetään pääasiassa suoran putkilinjan avaamiseen, sulkemiseen ja eristämiseen.

Sen ohjauslogiikka on suhteellisen yksinkertainen, koska venttiilillä on normaalisti vain täysin auki ja täysin kiinni -asennot.

Kolmitie automaattinen palloventtiili

Kolmitie automaattinen palloventtiili voi ohjata, sekoittaa tai vaihtaa virtausta useiden putkien välillä. Sisäinen pallon kulku on normaalisti L- tai T-muotoinen.

L-Port Ball

L-porttipallo yhdistää yleensä kaksi kolmesta käytettävissä olevasta portista. Se soveltuu virtauksen vaihtamiseen ulostulolinjasta toiseen.

Vaadittu virtausreitti tulee tunnistaa ennen toimilaitteen pyörimissuunnan ja pysäytysasennon valintaa.

T-Port Ball

T-porttipallo voi yhdistää useita portteja eri yhdistelmissä. Sitä voidaan käyttää sekoittamiseen, ohitukseen tai monisuuntaiseen jakeluun.

Ohjausohjelman on vastattava todellista pallonkulkua. Käyttöönoton aikana jokainen ohjattu asento tulee testata todellisen virtausreitin suhteen.

Monisuuntaisen valinnan vaatimukset

Satamajärjestely: Tarkista, mikä liitäntä toimii tulona ja mitkä liitännät ulostulona.

Pallo passage shape: Selvitä, vaatiiko prosessi L-portin vai T-portin määrityksen.

Pyörimiskulma: Toimilaite voi vaatia 90 asteen tai 180 asteen liikettä.

Pysähdysasennot: Jokaisen väliaseman on vastattava määritettyä virtausreittiä.

Aseman palaute: Näytetyn venttiilin asennon tulee edustaa tarkasti pallon sisäistä suuntaa.

Vikaturvallinen toiminta

Viallisesti suljettu automaattinen palloventtiili

Virheellisesti suljettu automaattinen palloventtiili siirtyy suljettuun asentoon ilman tai ohjaustehon katoamisen jälkeen.

Tätä järjestelyä käytetään yleisesti vaarallisissa kemikaaleissa, annostelulinjoissa ja järjestelmissä, joissa virtauksen pysäyttäminen on turvallisempi ehto.

Fail-Avaa automaattinen palloventtiili

Vika-auki venttiili siirtyy auki-asentoon tai pysyy siinä sähkövian jälkeen.

Tämä järjestely voidaan valita jäähdytysveteen, hätäkiertoon tai laitesuojajärjestelmiin, joissa virtauksen ylläpitäminen on välttämätöntä.

Vika-in-Place automaattinen palloventtiili

Viallinen rakenne pysyy lähellä viimeistä sijaintiaan, kun virta tai ilma katoaa. Kaksitoimiset pneumaattiset toimilaitteet ja jotkut sähkötoimilaitteet voivat toimia tällä tavalla.

Vikaturvallisen suunnittelun vertailu

Suljettu asento ei ole automaattisesti turvallisin valinta. Oikea vikakohta riippuu prosessin vaaroista, pumpun suojauksesta, jäähdytysvaatimuksista, tyhjennystarpeista ja ympäristöriskeistä.

Vääntömomenttivaatimukset ja toimilaitteen mitoitus

Breakaway momentti

Irrotusmomentti on voima, joka tarvitaan pallon siirtämiseen paikallaan olevasta asennosta.

Se voi olla korkeampi sen jälkeen, kun venttiili on ollut pitkään käyttämättömänä istukan kiinnittymisen, kemiallisten kerrostumien tai lisääntyneen tiivisteen kitkan vuoksi.

Käynnissä oleva momentti

Vääntömomentti vaaditaan, kun pallo liikkuu liikkeensä keskellä.

Siihen vaikuttavat paine-ero, istukan materiaali, nesteen viskositeetti ja karan ja tiivisteen kitka.

Lopetusmomentti

Loppuvääntömomenttia tarvitaan, kun pallo saavuttaa lopullisen suljetun asennon ja puristuu istuimia vasten.

Se liittyy läheisesti vaadittavaan sulkutehoon ja istuimen kuntoon.

Vääntömomentille vaikuttavat tekijät

Venttiilin halkaisija: Suuremmat venttiilit vaativat yleensä enemmän vääntömomenttia.

Suurin paine-ero: Korkeampi paine pallon yli lisää istuimien kuormitusta.

Istuimen materiaali: Istuimen kovuus, kitka ja kemiallinen turpoaminen vaikuttavat venttiilin liikkeeseen.

Käyttölämpötila: Lämpötilan muutokset voivat muuttaa istuimen mittoja ja mekaanisia ominaisuuksia.

Keskiviskositeetti: Paksut nesteet voivat lisätä vastusta pyörimisen aikana.

Kiteytys ja kerrostumat: Materiaalin kerääntyminen voi tukkia pallon tai lisätä istuimen kitkaa.

Pitkäaikainen epäaktiivisuus: Yhteen asentoon jätetty venttiili saattaa vaatia suuremman irrotusmomentin.

Toimilaitteen turvamarginaali

Toimilaitteen tulee tuottaa enemmän vääntömomenttia kuin laskettu suurin venttiilin tarve. Marginaalin tulee ottaa huomioon lämpötilan vaihtelut, ikääntyminen, kerrostumat ja syöttöpaineen vaihtelut.

Alimitoitettu toimilaite voi pysähtyä ennen kuin venttiili saavuttaa vaaditun asennon. Liian suuri toimilaite voi vaurioittaa karaa, kytkintä tai venttiilin istukkaa.

Ningbo Baodi Plastic Valve Co., Ltd. soveltaa vuosikymmenten kokemus venttiilien valmistuksesta teollisiin termoplastisiin tuotteisiin. Automatisoiduissa järjestelmissä vakaat venttiilin mitat ja tasainen istukan puristus auttavat vähentämään odottamattomia vaihteluita käyttömomentissa.

Venttiilin runko, Seat and Seal Materials

PVC-venttiilin runko

PVC:tä käytetään yleisesti ympäristön lämpötilassa käytettävässä vedessä ja valituissa kemiallisissa järjestelmissä. Se kestää monia happoja, emäksiä ja suolaliuoksia.

Sen sallittu paine laskee lämpötilan noustessa.

CPVC-venttiilin runko

CPVC tarjoaa paremman lämpötilan tavanomaiseen PVC:hen verrattuna. Ningbo Baodi Plastic Valve Co., Ltd. oli yksi ensimmäisistä kotimaisista yrityksistä, jotka käyttivät CPVC:tä teollisuuslaatuisiin putkistoventtiileihin.

Automaattista CPVC-palloventtiiliä voidaan käyttää valituissa korkean lämpötilan kemikaali- ja vesijärjestelmissä, kun myös istukat ja tiivisteet ovat yhteensopivia.

PP venttiilirunko

PP soveltuu moniin happoihin, emäksisiin nesteisiin ja jätevesijärjestelmiin. Se on kevyt ja korroosionkestävä, mutta sen painekyky vaihtelee lämpötilan mukaan.

PVDF venttiilirunko

PVDF on valittu moniin aggressiivisiin kemikaaleihin ja puhtaampiin sovelluksiin. Yhteensopivuus on silti varmistettava tarkan kemikaalipitoisuuden ja käyttölämpötilan osalta.

Istuimen ja tiivisteen materiaalien vertailu

Materiaalin valinnan tulee kattaa koko automaattinen palloventtiili. Rungossa, pallossa, istuimissa, karassa ja tiivisteissä voi olla erilaisia ​​kemiallisia ja lämpötilarajoituksia.

Ohjaussignaalit ja paikan palaute

Digitaalinen päälle-pois-signaali

Digitaalinen signaali käskee automaattisen palloventtiilin siirtymään täysin auki tai kokonaan kiinni. Tämä menetelmä soveltuu yksinkertaiseen eristykseen, säiliön ohjaukseen ja laitteiden lukitsemiseen.

Analoginen ohjaussignaali

Analogisen signaalin avulla moduloiva toimilaite voi sijoittaa pallon eri kulmiin. Toimilaite vaatii ohjausmoduulin ja venttiilin asennon takaisinkytkennän.

Rajakytkimen palaute

Rajakytkimet vahvistavat täysin avoimen ja täysin kiinni -asennon. Ohjausjärjestelmä voi käyttää näitä tietoja pumpun toiminnan sallimiseen, virtauspolun valinnan vahvistamiseen tai hälytyksen luomiseen.

Jatkuva sijaintipalaute

Asentolähetin ilmoittaa todellisen venttiilikulman koko toiminta-alueella. Tästä on hyötyä ohjauksen ja etädiagnosiikan moduloinnissa.

Manuaalinen ohitus

Joissakin sähkötoimilaitteissa on käsipyörä, kun taas pneumaattisissa toimilaitteissa voi olla manuaalinen käyttölaite.

Ennen manuaalista käyttöä automaattinen teho- tai ilmansyöttö on eristettävä toimilaitteen odottamattoman liikkumisen estämiseksi.

Ningbo Baodi Plastic Valve Co., Ltd.:n hankkimat ISO 9001-, ISO 14001- ja ISO 45001 -sertifikaatit heijastavat valvottuja valmistus-, ympäristö- ja työturvallisuusjärjestelmiä. Kenttäjohdotus, takaisinkytkentäkalibrointi ja lukituksen testaus ovat tarpeen asennuksen jälkeen.

Tärkeät automaattisten palloventtiilien tekniset tiedot

Nimellinen koko

Venttiilin koon tulee vastata vaadittua virtausta eikä vain putkiliitäntää. Portin halkaisija ja sisärakenne vaikuttavat myös todelliseen virtauskapasiteettiin.

Paineluokitus

Paineluokituksen tulee kattaa normaalipaine, maksimipaine ja painepiikit. Termoplastiset painearvot laskevat normaalisti lämpötilan noustessa.

Käyttölämpötila

Toiminta-aluetta rajoittavat venttiilin runko, istukat, tiivisteet ja toimilaitteen ympäristö.

Korkea lämpötila voi pehmentää venttiilin istukkaa, lisätä kitkaa ja vähentää muovisen venttiilirungon sallittua painetta.

Toimilaitteen ulostulomomentti

Toimilaitteen tulee tuottaa riittävä vääntömomentti todellisella syöttöjännitteellä tai ilmanpaineella. Valitun lähdön tulee kattaa katkeamis-, käynti- ja sulkemisvaatimukset.

Kierrosaika

Jaksoaika on aika, joka tarvitaan avaamisen tai sulkemisen loppuun saattamiseksi.

Nopea liike saattaa olla tarpeen hätäpysäytyksen yhteydessä, mutta liiallinen nopeus voi aiheuttaa paineiskun. Hitaampi liike voi olla parempi suurille putkilinjoille ja suurille virtausnopeuksille.

Käyttömäärä

Käyttösuhde kuvaa, kuinka usein sähkötoimilaite voi toimia ilman ylikuumenemista.

Satunnaiseen liikkumiseen suunniteltua toimilaitetta ei saa käyttää prosessissa, joka vaatii jatkuvaa kiertoa.

Ympäristönsuojelu

Toimilaitteen tulee olla sopiva pölylle, kosteudelle, ulkoilmalle ja asennuspaikalla oleville kemikaalihöyryille.

Kuinka valita oikea automaattinen palloventtiili

Tunnista prosessiväline

Vahvista väliaineen nimi, kemikaalipitoisuus, viskositeetti, käyttölämpötila ja hiukkaspitoisuus.

Selvitä, voiko neste kiteytyä, polymeroitua tai jättää saostumia venttiilin sisään.

Määritä vaadittu toiminto

Automaattista palloventtiiliä voidaan tarvita on/off-eristykseen, hätäpysäykseen, erän siirtoon, virtauksen säätelyyn, säiliön ohjaukseen tai monisuuntaiseen kytkemiseen.

Tarvittava toiminto määrää portin rakenteen, toimilaitteen tyypin ja ohjaustarvikkeet.

Valitse venttiilin rakenne

Täysi aukkorakenne sopii kohteisiin, joissa suuri virtaus ja pieni painehäviö ovat tärkeitä.

Huollettava kolmiosainen tai liitosrakenne voi olla hyödyllinen, jos säännöllinen puhdistus tai istuimen vaihto on odotettavissa.

Kolmisuuntainen rakenne tulee valita, kun prosessi vaatii virtauksen ohjaamista, sekoitusta tai vaihtoa.

Valitse toimilaite

Pneumaattinen käyttö on käytännöllinen toistuvassa ja nopeassa käytössä. Sähkökäyttö sopii kohteisiin, joissa paineilmaa ei ole saatavilla. Hydraulista käyttöä voidaan harkita epätavallisen suuren vääntömomentin vuoksi.

Laske tarvittava vääntömomentti

Toimilaite tulee mitoittaa venttiilin suurimman vääntömomentin mukaan todellisissa käyttöolosuhteissa. Lämpötilan muutoksille, ikääntymiselle ja kerrostumille on varattava kohtuullinen marginaali.

Vahvista ohjaus- ja palautevaatimukset

Määritä ohjausjännite, signaalin tyyppi, rajakytkimen takaisinkytkentä, jatkuva asennon palaute ja manuaalisen ohituksen vaatimukset.

Valitse Fail-Safe Position

Valitse vikasuljettu, viallinen auki tai vikapaikka laitesuojauksen, prosessiturvallisuuden ja ympäristöriskin mukaan.

Ningbo Baodi Plastic Valve Co., Ltd. tarjoaa laajan valikoiman teollisuuden muoviputkia, liittimiä ja venttiilejä. Tämä tuotekattavuus auttaa käyttäjiä koordinoimaan liitäntästandardeja, paineluokituksia ja materiaalien yhteensopivuutta koko termoplastisessa putkistojärjestelmässä.

Asennus- ja käyttöönottoohjeet

Tarkasta venttiili ja toimilaite

Tarkasta ennen asennusta venttiili, toimilaite, asennusteline ja kytkin. Varmista, että pallo pyörii tasaisesti koko liikkeensä ajan.

Tarkista venttiilin materiaali, liitäntäkoko, toimilaitteen tyyppi, virransyöttö ja vikaturvallinen järjestely.

Puhdista ja kohdista putki

Puhdista putkisto hiekan, muovin sirpaleiden, hitsausjäämien ja ylimääräisen tiivistysmateriaalin poistamiseksi. Vieraat hiukkaset voivat vahingoittaa pallon pintaa ja venttiilin istukkaa.

Putkilinja on kohdistettava oikein. Venttiiliä ei saa käyttää väärin kohdistettujen putkien vetämiseen paikoilleen, koska ulkoinen jännitys voi lisätä vääntömomenttia ja muuttaa kestomuovirunkoa.

Liitä apuohjelmalähde

Käytä pneumaattisissa järjestelmissä puhdasta ja kuivaa paineilmaa määritellyllä paineella.

Tarkista sähkötoimilaitteiden jännite, johdotus, maadoitus ja ympäristönsuojelu.

Testaa toimintasuunta

Varmista, että avauskomento todella avaa venttiilin ja että sulkemiskomento kääntää sitä kiinni-asentoon.

Jos kyseessä on kolmitie automaattinen palloventtiili, testaa jokainen toimilaitteen asento ja tarkista vastaava virtausreitti.

Kalibroi sijaintipalaute

Säädä auki ja kiinni rajakytkimet ja varmista, että ohjausjärjestelmä vastaanottaa oikean palautteen.

Vikasuojatoiminto ja manuaalinen ohitus tulee myös testata ennen venttiilin käyttöönottoa.

Säännöllinen huolto ja vianmääritys

Venttiili ei aukea tai sulkeudu

Mahdolliset syyt: Riittämätön sähköteho, alhainen ilmanpaine, riittämätön toimilaitteen vääntömomentti, istuimen turpoaminen, kerrostumia pallon ympärillä, vaurioitunut kytkin tai väärä ohjaussignaali.

Venttiili pysähtyy ennen asentoonsa saavuttamista

Mahdolliset syyt: Virheellinen raja-asetus, toimilaitteen ylikuormitussuoja, liiallinen paine-ero, karan kitka tai sisäinen venttiilin tukos.

Sisäinen vuoto

Mahdolliset syyt: Vaurioituneet tiivisteet, naarmuuntunut pallo, jääneet hiukkaset, epätäydellinen sulkeutuminen tai putkiston jännityksen aiheuttama venttiilirungon muodonmuutos.

Virheellinen sijaintipalaute

Mahdolliset syyt: Löysä rajakytkin, kytkimen liike, virheellinen kalibrointi tai vaurioitunut takaisinkytkentämoduuli.

Sähkötoimilaitteen ylikuumeneminen

Sähköinen actuator may overheat if its operating frequency exceeds the permitted duty cycle or if the valve requires more torque than expected.

Pneumaattisen toimilaitteen ilmavuoto

Pneumaattinen toimilaite voi kuluttaa liikaa ilmaa, jos sisäiset tiivisteet, letkuliitännät tai ohjaustarvikkeet vaurioituvat.

Ningbo Baodi Plastic Valve Co., Ltd. on palvellut kymmeniä tuhansia yrityksiä kotimaisilla ja kansainvälisillä markkinoilla. Kenttäkokemukset osoittavat, että monet automaattiventtiilien ongelmat johtuvat toimilaitteen virheellisestä mitoituksesta, sopimattomista materiaaleista tai asennusjännityksestä, ei pelkästään venttiilin perusrakenteesta.

Automaattisen palloventtiilin tyypillisiä sovelluksia

Kemikaalien annostelu ja siirto

Venttiili voi ohjata automaattisesti happoja, emäksiä ja käsittelykemikaaleja. Materiaalien yhteensopivuus ja vikasietoinen asento ovat tärkeitä valintatekijöitä.

Vedenkäsittely

Automaattisia palloventtiilejä käytetään suodatuksessa, kemiallisessa lisäyksessä, vastahuuhtelussa ja laitteiden eristämisessä.

Säiliön täyttö ja tyhjennys

Venttiili voi reagoida korkean ja matalan tason signaaleihin nesteen sisääntulon ja poiston ohjaamiseksi.

Pumpun ohjausjärjestelmät

Automaattinen palloventtiili voidaan liittää pumpun käynnistys- ja pysäytyslogiikkaan toiminnan estämiseksi venttiilin väärässä asennossa.

Automatisoidut prosessilaitteet

Venttiili voidaan asentaa suodattimiin, sekoittimiin, annosteluyksiköihin ja pakattuihin hoitojärjestelmiin kaukokytkentää ja prosessin lukituksia varten.

Monisuuntainen virtauksen vaihto

Kolmitie automaattinen palloventtiili voi ohjata nestettä säiliöiden, käsittelylaitteiden tai putkilinjojen haarojen välillä ilman manuaalista putkien vaihtoa.

Usein kysyttyjä kysymyksiä automaattisesta palloventtiilistä

Tarvitseeko automaattinen palloventtiili sähköä?

Sähköinen Automatic Ball Valve requires electrical power. A pneumatic valve mainly uses compressed air, although its solenoid valve and feedback devices may also require electricity.

Voiko automaattinen palloventtiili säätää virtausta?

Se voi tarjota rajoitetun virtauksen säädön, mutta pitkäaikainen käyttö pienissä aukoissa voi aiheuttaa melua, eroosiota, kavitaatiota ja venttiilin istukan kulumista.

Mitä tapahtuu sähkökatkon aikana?

Venttiili voi sulkeutua, avautua tai pysyä viimeisessä asennossaan toimilaitteesta ja vikaturvallisesta rakenteesta riippuen.

Kuinka nopeasti automaattinen palloventtiili toimii?

Toiminta-aika riippuu venttiilin koosta, toimilaitteen tyypistä, ilmanpaineesta, moottorin nopeudesta ja vääntömomenttivaatimuksesta.

Erittäin nopea toiminta voi aiheuttaa paineiskun pitkissä tai suurivirtausputkissa.

Voidaanko venttiiliä käyttää manuaalisesti?

Joissakin toimilaitteissa on käsipyörä tai manuaalinen ohitus. Automaattinen teho tai paineilma on eristettävä ennen manuaalista käyttöä.

Miksi automaattinen palloventtiili ei sulkeudu kokonaan?

Mahdollisia syitä ovat riittämätön vääntömomentti, jääneet hiukkaset, turvonneet venttiilin istukat, väärät raja-asetukset, kytkimen liike tai ohjaussignaali-ongelmat.

Mitä eroa on sähköisen ja pneumaattisen toiminnan välillä?

Sähkökäyttö ei vaadi paineilmaa ja on kätevä kauko-ohjattava. Pneumaattinen käyttö on normaalisti nopeampaa ja helpottaa jousipalautteista vikaturvallista käyttöä.

Pystyykö automaattinen palloventtiili käsittelemään syövyttäviä kemikaaleja?

Se pystyy käsittelemään syövyttäviä kemikaaleja, kun runko, pallo, istuimet, varsi ja tiivisteet ovat yhteensopivia kemikaalin, pitoisuuden, lämpötilan ja paineen kanssa.

Kuinka kauan automaattinen palloventtiili kestää?

Käyttöikä riippuu väliaineesta, paineesta, lämpötilasta, toimintataajuudesta, toimilaitteen koosta, venttiilin istukan materiaalista ja huoltoolosuhteista.

Mitä tietoja tarvitaan ennen valintaa?

Vaadittavat tiedot sisältävät väliaineen, kemikaalin pitoisuuden, lämpötilan, paineen, suurimman paine-eron, virtausnopeuden, venttiilin koon, rungon materiaalin, istukan materiaalin, aukon rakenteen, toimilaitteen tyypin, ohjaussignaalin, toiminta-ajan, käyttöjakson, asennon takaisinkytkennän ja vikaturvavaatimuksen.
