Mitä ovat muut muoviventtiilituotteet? Arkkitehtuurianalyysi teollisissa putkistojärjestelmissä
Monimutkaisissa nesteenkäsittelyympäristöissä tavalliset pallo-, läppä- ja kalvoventtiilit hallitsevat ensisijaisen suunnatun virtauksen. Järjestelmän eheyden ylläpitäminen, pumpun kavitoinnin estäminen ja tarkan diagnoosin mahdollistaminen edellyttävät kuitenkin erikoistuneita apukomponentteja. Tämä tekninen kategoria, joka on määritelty nimellä muut muoviventtiilituotteet, kattaa olennaiset manuaaliset nesteenhallintalaitteet, jotka on suunniteltu täyttämään nämä erittäin erityiset toiminnalliset markkinaraot putkiverkostossa.
Näiden apuventtiilien valmistus ja rakenteellinen eheys ovat kriittisiä järjestelmän yleisen turvallisuuden kannalta. Ningbo Baodi Plastic Valve Co., Ltd., joka jäljittää alkuperänsä vuoteen 1979, on yksi Kiinan varhaisimmista yrityksistä, jotka suunnittelevat ja valmistavat teollisuusmuoviventtiilejä. Valmistettuaan ensimmäisen muovisen kalvoventtiilinsä vuonna 1979 ja keksittyään yksiosaisen laippapalloventtiilin vuonna 1992, yritys on jatkuvasti keskittynyt monimutkaisten nesteenhallintahaasteiden ratkaisemiseen. Muoviventtiilejä koskevien kansallisten standardien pääasiallisena laatijana Ningbo Baodi Plastic Valve Co., Ltd. suunnittelee muut muoviventtiilituotteensa täyttämään täsmälleen samat paineluokitukset ja kemikaalien kestävyyskäytännöt kuin sen ensisijaiset virtauksensäätöputkistokomponentit. Tämä varmistaa, että jokaisessa nesteverkoston pisteessä on materiaalien yhtenäinen yhteensopivuus.
Apuventtiilien lisärooli nestepiireissä
Muut muoviventtiilituotteet toimii suoja- ja diagnostisena kerroksena teollisuusputkiarkkitehtuurissa. Ne eivät tyypillisesti säädä päätilavuusvirtausta; sen sijaan ne käsittelevät fyysisiä muuttujia, jotka syntyvät nesteen kuljetuksen aikana. Esimerkiksi muovisten näytteenottoventtiilien (labcocks) avulla käyttäjät voivat poimia mikrotilavuuksia aggressiivisia kemikaaleja laboratorioanalyysiä varten ilman, että päälinjasta poistetaan painetta. Jalkaventtiilit toimivat imupumppujen imukohdassa estämään täyttövoiman häviämisen, kun taas ilmanpoistoventtiilit poistavat automaattisesti kerääntyneet kaasutaskut, jotka voivat muuten aiheuttaa vakavia painepiikkejä tai vesivasaravaikutuksia.
Fyysiset keskeiset edut: muovipolymeerit vs. metalliseokset
Valittaessa manuaalisia apuventtiilejä erittäin syövyttäviä tai erittäin puhtaita ympäristöjä varten, termoplastiset polymeerit tarjoavat selkeitä fysikaalisia ja termodynaamisia etuja perinteisiin metallikomponentteihin verrattuna. Alla olevassa taulukossa esitetään erityiset parametrien erot teollisissa sovelluksissa.
| Tekninen parametri | Muut muoviventtiilituotteet (UPVC/CPVC/PP/PVDF) | Perinteiset metalliset apuventtiilit (hiili/ruostumaton teräs) |
| Kemiallinen vastustuskyky | Inertti laajakirjoisille hapoille, emäksille ja halogeeneille; ei galvaanista korroosiota. | Alttia hapettumiselle, pistekorroosiolle ja galvaaniselle korroosiolle aggressiivisissa väliaineissa. |
| Sisäpinnan karheus (Hazen-Williamsin C-tekijä) | C=150 (Jatkuvasti sileä, ehkäisee hilseilyä ja biokalvon muodostumista). | C=100-130 (Sallittuu hilseilyyn, ruosteen kertymiseen ja kitkahäviöön ajan myötä). |
| Lämmönjohtavuus | Alhainen lämmönjohtavuus (0,14 - 0,22 W/m·K); minimoi kondensoitumisen. | Korkea lämmönjohtavuus (15 - 50 W/m·K); vaatii ulkoisen eristyksen. |
| Ominaispaino (painotiheys) | 0,90 - 1,78 g/cm³ (Kevyt, vähentää putkien kannattimien mekaanista rasitusta). | 7,80 - 8,00 g/cm³ (raskas, vaatii vahvan rakenteellisen jäykistyksen). |
| Dielektrinen lujuus | Erinomaiset eristimet; estää hajavirtojen syntymisen putkistossa. | Johtava; vaatii maadoituksen tietyissä teollisuuslaitoksissa. |
Sen jälkeen kun Ningbo Baodi Plastic Valve Co., Ltd. laajensi tuotevalikoimaansa vuonna 2006 kattamaan kattavat teollisuusmuoviputket ja -liittimet, se on käyttänyt kehittyneitä materiaaleja, kuten CPVC:tä, varmistaakseen, että nämä apukomponentit kestävät korkeita käsittelylämpötiloja. Integroimalla järjestelmään termoplastisia muita muoviventtiilituotteita, tilat voivat poistaa ruosteenpoistoon ja metallin väsymiseen liittyvät ylläpitokustannukset, mikä pidentää koko nesteenkäsittelytoiminnon elinkaarta.
Muiden muoviventtiilituotteiden ydinrakenteet ja toimintamekanismit
Teollisuuden nesteverkkojen toimintavarmuus riippuu suuresti apukomponenttien sisäisistä mekanismeista. Ningbo Baodi Plastic Valve Co., Ltd. on tunnustettu kansallinen korkean teknologian yritys ja Ningbo Cityn erikoistunut ja hienostunut yritys, ja se suunnittelee muut muoviventtiilituotteensa kestämään vaativia hydrodynaamisia voimia ja aggressiivisia kemiallisia ympäristöjä. Alla on yksityiskohtainen erittely näiden kriittisten nesteenhallintalaitteiden sisäisistä rakenteista ja toimintaperiaatteista.
Teolliset muoviset jalkaventtiilit: takaisinvirtauksen esto ja pumpun suojaus
Imuputkiston imukohtaan asennetuilla muovisilla jalkaventtiileillä on kaksi mekaanista toimintoa: suodattavat roskat ja estävät takaisinvirtauksen. Sisäisessä mekanismissa on tyypillisesti painotettu tai jousiavusteinen tarkistuselementti (kuten pallo tai lautanen), joka avautuu pumpun tuottaman negatiivisen imupaineen alaisena. Kun pumppu sammuu, nestepatsaan paino pakottaa sisäisen elementin tiivistämään välittömästi elastomeerista O-rengasta (tyypillisesti EPDM tai FPM) vasten. Tämä mekanismi vangitsee nestettä imuputkeen ja estää pumppua kokemasta kuivakäyntiä tai "täyttövoiman menetystä".
Jalkaventtiilin kriittinen rakenneosa on integroitu siivilä (imuverkko). Ningbo Baodi Plastic Valve Co., Ltd. suunnittelee nämä siivilät maksimoimaan avoimen alueen suhteen, mikä minimoi painehäviön samalla kun se estää tehokkaasti kiinteitä hiukkasia, jotka voivat vahingoittaa keskipakopumpun juoksupyöriä.
Ilmanvapautus- ja tyhjiön katkaisijaventtiilit: Järjestelmän paineen säätö
Kaasun kerääntyminen teollisuusputkiin voi johtaa virtauksen rajoittumiseen, lisääntyneeseen pumpun energiankulutukseen ja tuhoavaan vesivasaraan. Muoviset ilmanpoistoventtiilit käyttävät tarkasti suunniteltua sisäistä kelluntamekanismia pystykammiossa. Kun ilmaa kertyy järjestelmän korkeimpiin kohtiin, nesteen taso venttiilikammiossa laskee. Tämä laskee sisäistä uimuria ja avaa aukon loukkuun jääneen kaasun poistamiseksi. Kun neste syrjäyttää poistetun ilman, uimuri nousee tiivistämään aukon.
Päinvastoin, tyhjiön katkaisijaventtiilit suojaavat putkistoja alipaineen romahtamiselta. Jos järjestelmä tyhjennetään nopeasti, venttiili avautuu päästäkseen sisään ympäröivän ilman, mikä rikkoo tyhjiön. Näiden komponenttien valmistus vaatii tarkkoja mittatoleransseja, jotka kuvastavat Ningbo Baodi Plastic Valve Co., Ltd:n ISO 9001-, ISO 14001- ja ISO 45001 -järjestelmäsertifikaattien alaisia tiukkoja laadunvalvontaprosesseja.
Labcock ja näytteenottoventtiilit: erittäin tarkka mikrovirtauksen ohjaus
Kemikaaliannostelu- ja vedenkäsittelylaitoksissa käyttäjien on otettava väliainenäytteet keskeyttämättä pääprosessin virtausta tai muuttamatta järjestelmän painetta. Muoviset laboratoriohanat ja näytteenottoventtiilit ovat kompakteja, neljänneskierros- tai neulamaisia venttiileitä, jotka on suunniteltu mikrotilavuuden nesteenpoistoon. Sisäinen rakenne minimoi kuolleen tilan (ontelot, joissa neste voi pysähtyä) varmistaen, että uutettu neste on todellinen, edustava näyte ilman ristikontaminaatiota.
Koska näytteenottoon liittyy usein erittäin väkeviä happoja tai emäksiä, materiaalin eheys on ensiarvoisen tärkeää. Nämä venttiilit on valettu kokonaan kestomuoviyhdisteistä ilman paljaita metalliosia, mikä varmistaa täydellisen kestävyyden syövyttäville aineille manuaalisen käytön aikana.
Muoviset näkölasit ja tasonilmaisimet: Visuaalinen nestediagnostiikka
Vaikka silmälasit eivät säätele aktiivisesti fyysistä virtausta, ne ovat tärkeitä muita muoviventtiilituotteita reaaliaikaisessa nesteen seurannassa. Ne koostuvat läpinäkyvästä rakenneosasta, joka on usein pursotettu kirkkaasta polykarbonaatista tai kirkkaasta PVC:stä ja jota reunustavat tavalliset termoplastiset liitospäät. Tämän asettelun avulla käyttäjät voivat visuaalisesti vahvistaa nesteen virtaussuunnan, väliaineen värin, sameuden ja mukana kulkeutuneiden ilmakuplien olemassaolon purkamatta putkilinjaa.
Seuraavassa taulukossa esitetään näiden ydinapukomponenttien mekaaniset parametrit ja vakiokäyttörajat selkeän teknisen vertailun antamiseksi putkiston suunnittelulle.
| Tuoteluokka | Ensisijainen sisäinen mekanismi | Vakiokäyttö/halkeilupaine | Tyypillinen suurin käyttöpaine (20 °C:ssa) | Järjestelmän ydintoiminto |
| Muoviset jalkaventtiilit | Gravity tai Spring Check integroitu siivilä | 0,01 - 0,03 MPa | 1,0 MPa (150 PSI) | Ylläpidä imupumppua; roskien karkea suodatus. |
| Ilmanpoistoventtiilit | Kelluvuuskelluke ja tuuletusaukko | Automaattinen tuuletus > 0 MPa | 1,0 MPa (150 PSI) | Poista loukkuun jääneet kaasutaskut; estää ilmalukot ja vesivasara. |
| Vacuum Breaker venttiilit | Paineherkkä Poppet | Avautuu alipaineessa (<0 MPa) | 1,0 MPa (150 PSI) | Päästä sisään ympäristön ilmaa estääksesi putkiston romahtamisen tyhjennyksen aikana. |
| Labcock / Näytteenottoventtiilit | Mikrokoneistettu kuula- tai neulanvarsi | Manuaalinen neljänneskierros tai kierto | 1,0 MPa (150 PSI) | Turvallinen kemiallinen uutto ja tarkka mikroannostelu. |
| Muoviset näkölasit | Läpinäkyvä putkimainen runko | Ei käytössä (passiivinen rakennevalvonta) | 0,6 - 1,0 MPa (90 - 150 PSI) | Visuaalinen virtauksen vahvistus ja väliaineen kunnon tarkastus. |
Polymeerimateriaalien vertailu muiden muoviventtiilituotteiden valmistukseen
Minkä tahansa nesteenkäsittelyverkoston toiminnan pitkäikäisyys ja turvallisuus edellyttävät, että kaikkien apukomponenttien on vastattava tai ylitettävä pääputkiston kemiallinen ja lämpövastus. Muita muoviventtiilituotteita suunniteltaessa sopivan kestomuovihartsin valinta on kriittisin vaihe materiaalin ennenaikaisen hajoamisen, läpäisyn tai rakennevaurion estämisessä paineen alaisena.
Ningbo Baodi Plastic Valve Co., Ltd. on maailmanlaajuisesti johtavien tuotekategorioiden joukossa, ja se pystyy kattamaan täysin teollisuuden muoviputkien ja venttiilien vaatimukset. Hyödyntämällä laajaa valikoimaa kehittyneitä molekyylipolymeerejä, tehdas varmistaa, että jokaisessa erityisessä teollisuusympäristössä - ympäristön vesikuljetuksesta äärimmäiseen kemialliseen käsittelyyn - on täsmällisesti sovitettu apuventtiiliratkaisu.
UPVC (pehmittämätön polyvinyylikloridi)
UPVC on perusmateriaali useimmille tavallisille teollisuusvesi- ja jätevesisovelluksille. Koska siitä puuttuu pehmittimiä, sen jäykkä molekyylirakenne tarjoaa korkean vetolujuuden ja erinomaisen mittastabiilisuuden ympäristön lämpötiloissa. UPVC-muoviset venttiilituotteet osoittavat vahvaa inerttiä laaja-alaisille epäorgaanisille hapoille, emäksille ja suolaliuoksille. Sen lämpökynnys on kuitenkin suhteellisen alhainen, joten se ei sovellu jatkuviin prosesseihin, jotka ylittävät 60 °C (140 °F).
CPVC (kloorattu polyvinyylikloridi)
Alistamalla tavallinen PVC-hartsi jälkikloorauksen reaktiolle klooripitoisuus kasvaa noin 57 %:sta jopa 74 %:iin. Tämä molekyylimuutos nostaa merkittävästi polymeerin lasittumislämpötilaa. CPVC voi säilyttää mekaanisen lujuutensa ja paineensietokykynsä nestemäisissä ympäristöissä jopa 90 °C (194 °F). Vuonna 2006 Ningbo Baodi Plastic Valve Co., Ltd.:stä tuli yksi ensimmäisistä kotimaisista yrityksistä, joka käytti CPVC-materiaalia teollisuuslaatuisten putkien venttiilien tuotannossa tarjoten kestäviä apuratkaisuja korkean lämpötilan kaupallisiin kemikaalien annosteluihin ja metallien viimeistelylinjoihin.
PP (polypropeeni) ja PPH (homopolymeeripolypropeeni)
Polypropeeni on puolikiteinen kestomuovi, joka tunnetaan poikkeuksellisesta kestävyydestään erittäin syövyttäviä alkaleja, orgaanisia liuottimia ja rasvanpoistoaineita vastaan – väliaineita, jotka usein hyökkäävät PVC-pohjaisia polymeerejä vastaan. PPH (muunneltu homopolymeerivariantti) tarjoaa hienomman kiteisen rakenteen, mikä johtaa erinomaiseen iskunkestävyyteen ja parempaan pitkän aikavälin virumiskestävyyteen. PP-pohjaisia näkölaseja, hanat ja jalkaventtiilejä käytetään laajalti kemianteollisuudessa (CPI) ja lannoitteiden valmistuksessa, ja ne toimivat mukavasti jopa 95 °C:n (203 °F) lämpötiloissa.
PVDF (polyvinylideenifluoridi)
PVDF on erittäin reagoimaton termoplastinen fluoripolymeeri, joka on suunniteltu äärimmäisiin teollisuusolosuhteisiin. Sen hiili-fluorisidokset tekevät siitä käytännöllisesti katsoen immuuni aggressiivisten halogeenien (kuten märkä kloori ja bromi), vahvojen hapettimien ja voimakkaan ultraviolettisäteilyn (UV) aiheuttamalle hajoamiselle. Lisäksi PVDF ei vaadi lämpöstabilisaattoreiden tai prosessoinnin apuaineiden lisäämistä, mikä tarkoittaa, että se ei huuhdo epäpuhtauksia nesteeseen. Tämä tekee PVDF Other Plastic Valve Productsista ehdottoman standardin Ultrapure Water (UPW) -järjestelmille puolijohteiden valmistuksessa ja kriittisissä farmaseuttisissa prosessoinneissa, joiden jatkuva käyttölämpötilakynnys on 120 °C (248 °F).
Auttaakseen putkistojen insinöörejä ja hankintatiimejä materiaalien valinnassa seuraavassa taulukossa esitetään näiden neljän apuventtiilien valmistuksessa käytetyn ydinpolymeerin termodynaamiset ja mekaaniset parametrit.
| Polymeeri Materiaali | Maksimi käyttölämpötila (°C / °F) | Vetolujuus tuoton suhteen (noin MPa) | Kemiallinen vastustuskyky Profile | Ensisijainen teollinen sovellus |
| UPVC | 60°C / 140°F | 50-55 MPa | Epäorgaaniset hapot, emäkset, suolat. Huono orgaanisia aineita vastaan. | Tavallinen vedenkäsittely, maatalouden kastelu. |
| CPVC | 90°C / 194°F | 55 - 60 MPa | Korkean lämpötilan hapot, emäkset, alifaattiset hiilivedyt. | Kuuma syövyttävä kemiallinen käsittely, galvanointi. |
| PP / PPH | 95°C / 203°F | 30-35 MPa | Erinomainen orgaanisia liuottimia, vahvoja emäksiä vastaan. | Kemiallinen valmistus, aggressiivinen jätevesi. |
| PVDF | 120°C / 248°F | 45-50 MPa | Halogeenit, voimakkaat hapettimet, äärimmäiset pH-vaihtelut. | Ultrapuhdas vesi (UPW), puolijohteet, lääkkeet. |
Tärkeimmät teolliset sovellusskenaariot muille muoviventtiilituotteille
Apunesteen ohjauslaitteiden strateginen sijoitus vaikuttaa suoraan käsittelylaitoksen tehokkuuteen ja turvallisuuteen. Yli 40 vuoden ajan perustamisensa jälkeen Ningbo Baodi Plastic Valve Co., Ltd. on suunnitellut ja valmistanut erilaisia muoviventtiilejä vaativimmille teollisuudenaloille. Tehtaan Other Plastic Valve Products -tuotteita on viety yli 60 maahan ja palvellut kymmeniä tuhansia yrityksiä maailmanlaajuisesti.
Vesi- ja jätevedenkäsittelyverkot (WWT).
Kunnallisissa ja teollisissa jätevesilaitoksissa tasaisen nestevirtauksen ylläpitäminen on kriittistä. Muoviset jalkaventtiilit asennetaan systemaattisesti imunostoasemien pohjalle estämään lietteen takaisinvirtaus ja ylläpitämään keskipakopumpun tehoa. Lisäksi pitkän matkan vesikuljetusputkistot ovat alttiita ilmataskujen muodostumiselle, mikä rajoittaa nesteen kulkua. Muovisten ilmanpoistoventtiilien asentaminen järjestelmän huippupisteisiin varmistaa jatkuvan tuuletuksen, mikä optimoi hydrodynaamisen tehokkuuden ja estää mekaanisia iskuaaltoja.
Kemialliset käsittely- ja annostelujärjestelmät
Vaarallisia reagensseja – kuten rikkihappoa, natriumhypokloriittia ja kaustista soodaa – käsittelevät kemianlaitokset edellyttävät tiukkaa vuotojen estämistä. Näissä ympäristöissä muut muoviventtiilituotteet, kuten PVDF- tai PP-näytteenottoventtiilit (labcocks), on integroitu ohituslinjoihin tai pääkokoajiin. Niiden avulla kemian insinöörit voivat poimia turvallisesti mikronäytteitä titrausta ja laadunvalvontaa varten altistamatta laajempaa ympäristöä myrkyllisille höyryille.
Maatalouden kastelu ja vesiviljely
Ulkoilman nesteverkostot kohtaavat kaksi haastetta: massiivinen tilavuuden hallinta ja ultraviolettialtistus (UV). Näillä aloilla käytetyt suuritehoiset termoplastiset apuventtiilit on yhdistetty UV-stabilisaattoreilla. Suuren halkaisijan omaavia muovisia takaiskuventtiilejä ja alipainekatkaisijoita käytetään kastelujakoputkissa estämään sifonaation ja suojaamaan vesilähteitä lannoitteiden tai torjunta-aineiden ristikontaminaatiolta järjestelmän sammuttamisen aikana.
Teollisuusputkien integrointi: Asennustiedot ja käyttötoleranssi
Virheellinen asennus on ensisijainen syy termoplastisten putkistojärjestelmien ennenaikaisiin vaurioihin. Toisin kuin metalliosat, muovipolymeereillä on pienempi kimmokerroin, mikä tarkoittaa, että ne ovat herkempiä ylikiristymiselle ja mekaaniselle rasitukselle. Ningbo Baodi Plastic Valve Co., Ltd., jolla on kansallinen erikoislaitteiden paineputkikomponenttien valmistuslisenssi, valmistaa muita muoviventtiilituotteita tarkalla mittatoleranssilla, joka on kansainvälisten putkiliitosstandardien mukainen.
Kun nämä apuventtiilit integroidaan laajempaan nesteverkkoon, insinöörien on valittava sopiva liitäntämenetelmä järjestelmän paineen, nesteen väliaineen ja vaaditun huoltotiheyden perusteella.
Socket Fusion ja Liuotinsementointi
Pistorasialiitokset luovat saumattoman, pysyvän liitoksen putken ja venttiilin pään välille. UPVC:ssä ja CPVC:ssä kemialliset liuotinsementit liuottavat polymeerin pintakerroksen ja sulattavat komponentit yhteen. PP:lle ja PVDF:lle käytetään lämpöpistorasian sulattamista. Tämä menetelmä tarjoaa suurimman paineensietokyvyn, mutta eliminoi mahdollisuuden purkaa venttiiliä helposti tulevaa huoltoa varten.
Kierreliitännät (NPT / BSPT)
Kierreliitännät ovat yleisiä pienille muille muoviventtiilituotteille, kuten laboratoriohanille ja ½-2 tuuman näkölaseille. Asentajien on käytettävä yhteensopivaa PTFE-tiivisteteippiä (Teflon) vesitiiviin liitoksen varmistamiseksi. Nestemäisiä kierretiivisteitä tulee välttää, ellei niitä ole nimenomaisesti luokiteltu tietylle muovipolymeerille, koska jotkin kemialliset emäkset voivat aiheuttaa ympäristöjännityshalkeilua (ESC) PVC- tai polykarbonaattirakenteissa.
Laipalliset liitännät
Laippaus on vakiomenetelmä halkaisijaltaan suurille venttiileille ja muoviosien liittämiseen metalliputkiin tai raskaisiin koneisiin. Koska kestomuovilaipat voivat vääntyä tai halkeilla, jos käytetään liikaa voimaa, momenttiavaimen käyttö ja tiukka tähtikuvioinen kiristysjärjestys on pakollista. Oikea kohdistus on ratkaisevan tärkeää, jotta vältetään taivutusmomenttien kohdistuminen venttiilin runkoon.
Seuraavassa taulukossa esitetään vakiointegrointiparametrit ja suositellut vääntömomenttirajat termoplastisten apuventtiilien asennuksessa.
| Yhteysstandardi | Sopivat polymeerimateriaalit | Yhteinen kokovalikoima | Asennustiedot ja stressinhallinta |
| Liuotinsementtipistoke | UPVC, CPVC | DN15 - DN100 (½" - 4") | Vaatii pohjamaalin ja erityistä sementtiä. Kovettumisaika riippuu lämpötilasta ja suhteellisesta kosteudesta. Pysyvä sidos. |
| Thermal Socket Fusion | PP, PPH, PVDF | DN15 - DN100 (½" - 4") | Vaatii kalibroidut lämmitystyökalut (esim. 260 °C PP:lle). Muodostaa homogeenisen molekyylisidoksen. |
| Kierre (NPT/BSPT) | Kaikki muovit | DN8 - DN50 (¼" - 2") | Kiristä käsin plus 1-1,5 kierrosta hihnaavaimella. Suurin vääntömomentti: tyypillisesti 15-25 N·m. |
| Laipallinen (ANSI/DIN/JIS) | Kaikki muovit | DN15 - DN300 (½" - 12") | Käytä koko pintaa peittäviä elastomeeritiivisteitä. Kiristä pultit ristikkäin. Max vääntömomentti: 15-40 N·m riippuen laipan koosta. |
Usein kysytyt kysymykset (FAQ) muista muoviventtiilituotteista
Suunnitellessaan monimutkaisia nesteenkäsittelyjärjestelmiä, hankintaryhmät ja laitosten käyttäjät kohtaavat usein erityisiä teknisiä haasteita, jotka liittyvät manuaalisten apuventtiilien integrointiin. Alla on yksityiskohtainen tekninen erittely yleisimmistä muihin muoviventtiilituotteisiin liittyvistä tiedusteluista.
Q1: Missä olosuhteissa pumppujärjestelmään on asennettava jalkaventtiili tavallisen takaiskuventtiilin sijaan?
Vaikka molemmat komponentit estävät vastakkaisen nesteen virtauksen, jalkaventtiili vaaditaan ehdottomasti negatiivisen imunostojärjestelmän alimmassa kohdassa (jossa pumppu sijaitsee nestesäiliön yläpuolella). Tavallisesta takaiskuventtiilistä puuttuu integroitu siivilä. Jos sitä käytetään imuaukossa, roskat voivat helposti ohittaa venttiilin ja tuhota pumpun juoksupyörän. Jalkaventtiilin erikoissuunnittelu yhdistää takaisinvirtauksen eston, joka pitää parhaan mahdollisen tason, ja karkean suodatusverkon, joka suojaa alavirran mekaanisia resursseja.
Q2: Miten lämpötilan vaihtelut vaikuttavat termoplastisten apuventtiilien painearvoon (PSI/PN)?
Minkä tahansa muoviventtiilin paineluokitus on kiinteästi sidoksissa nesteen lämpötilaan. Vakionimellispaine (kuten PN10 tai 150 PSI) lasketaan aina ympäristön lämpötilassa 20°C (68°F). Lämpötilan noustessa polymeerin vetolujuus pienenee, mikä vaatii paineen alentamiskertoimen soveltamista. Ningbo Baodi Plastic Valve Co., Ltd.:n suunnittelutiimit korostavat, että valittaessa muita muoviventtiilituotteita on otettava huomioon jatkuvan käyttölämpötilan enimmäismäärä katastrofaalisen repeämisen estämiseksi. Alla oleva taulukko havainnollistaa ydinpolymeerien peruspaineen alenemiskäyttäytymistä.
| Käyttölämpötila | UPVC-paineen alentaminen | CPVC-paineen vähentäminen | PP paineen alentaminen | PVDF-paineen vähentäminen |
| 20°C (68°F) | 100 % maksimiarvosta | 100 % maksimiarvosta | 100 % maksimiarvosta | 100 % maksimiarvosta |
| 40°C (104°F) | Noin 60 % | Noin 80 % | Noin 75 % | Noin 85 % |
| 60°C (140°F) | Ei suositella (0 %) | Noin 55 % | Noin 50 % | Noin 70 % |
| 80°C (176°F) | Ei käytössä | Noin 25 % | Noin 25 % | Noin 50 % |
Q3: Voidaanko UPVC-näytteenottoventtiilejä käyttää orgaanisia liuottimia sisältävissä nestejärjestelmissä?
Ei. Vaikka UPVC kestää poikkeuksellisen epäorgaanisia happoja (kuten suola- tai rikkihappoa) ja emäksiä, se on erittäin herkkä useimmille orgaanisille liuottimille, mukaan lukien aromaatit, ketonit ja klooratut hiilivedyt. Näille väliaineille altistuminen aiheuttaa UPVC:n turpoamisen, pehmenemisen ja lopulta liukenemisen, mikä johtaa välittömiin vuotoihin näytteenottosolmussa. Orgaanisen liuotinuuttoon Ningbo Baodi Plastic Valve Co., Ltd. suosittelee PP- tai PVDF-laboratoriohanojen käyttöä, joilla on tarvittava molekyylitiheys kestämään orgaanisia kemiallisia hyökkäyksiä.
Q4: Muuttuvatko muoviset ilmanpoistoventtiilit hauraiksi tai vuotavatko ne pitkäaikaisessa ulkona UV-altistuksessa?
Tavalliset UPVC- ja PP-materiaalit läpikäyvät valohapetuksen altistuessaan pitkäaikaiselle ultraviolettisäteilylle (UV). Tämä hajoaminen saa polymeerin värjäytymään (muuttuu tavallisesti liituvalkeaksi tai ruskeaksi) ja menettää iskunkestävänsä, mikä tekee siitä hauraan. Tämä vaikuttaa kuitenkin ensisijaisesti pintakerrokseen. Ulkokastelussa tai ulkoilma-WWT-sovelluksissa putkien osat voidaan suojata UV-kestävällä lateksimaalilla. Vaihtoehtoisesti PVDF:n valitseminen – joka on luonnostaan UV-stabiili – eliminoi auringon heikentymisen riskin kokonaan.
K5: Ovatko apuventtiilit alttiita vaurioitumiselle, jos putkistossa esiintyy vesivasara?
Kyllä. Vesivasara (hydraulinen isku) tapahtuu, kun liikkeessä oleva neste pakotetaan pysähtymään tai muuttamaan suuntaa äkillisesti, esimerkiksi sulkemaan nopeasti pääputkilinjan palloventtiilin. Tuloksena oleva paineaalto voi tilapäisesti nousta yli kymmenen kertaa järjestelmän normaaliin käyttöpaineeseen. Tämä äärimmäinen voima voi rikkoa muoviset tarkastuslasit, rikkoa ilmanpoistoventtiilien sisäiset kellukkeet tai puhaltaa näytteenottoventtiilien O-renkaan tiivisteet. Muiden muoviventtiilituotteiden suojaamiseksi käyttäjien on varmistettava ensiöventtiileiden oikeat käynnistysnopeudet, ja oikeankokoiset ilmanpoisto-/tyhjiöventtiilit tulee asentaa toimimaan järjestelmän iskunvaimentimina poistamalla ylimääräiset mukana kulkeutuvat kaasut.

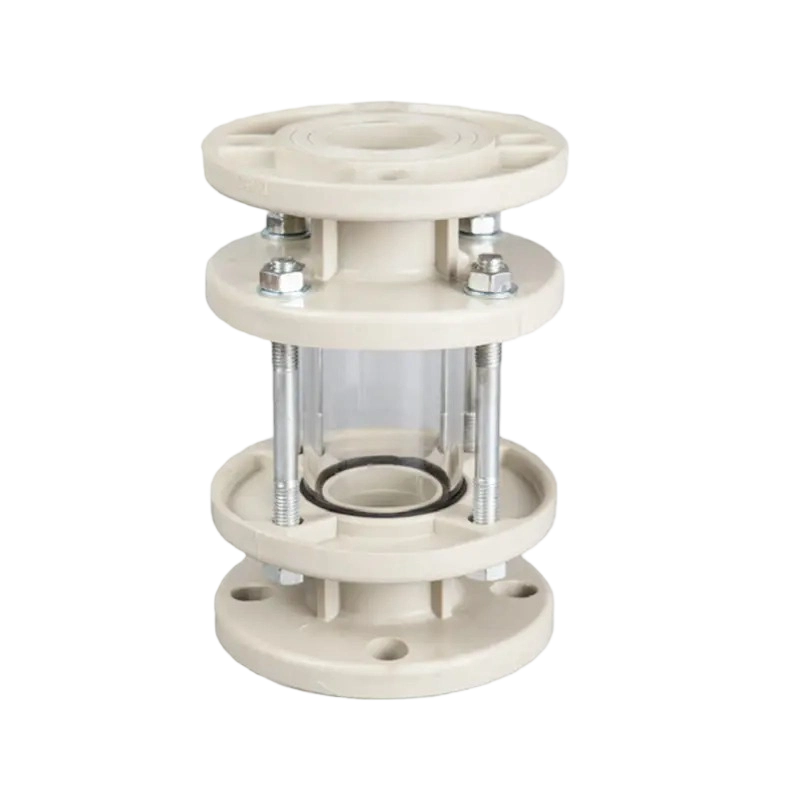

Käytetään nesteen värin ja virtaustilan tarkkailuun, korroosionkestävä, kevyt. Toinen paranneltu versio on valinnainen, sopii an...
Kompakti rakenne, korkea kustannustehokkuus. Mittariputki on helppo asentaa asettamalla putki paikalleen ja kiristämällä mutteri...
