Kuinka takaiskuventtiilit ja muoviset takaiskuventtiilit estävät takaisinvirtauksen teollisuusputkijärjestelmissä?

Takaisinvirtaus on yleinen mutta vakava ongelma nesteenkäsittelyjärjestelmissä. Kun pumput pysähtyvät, paineolosuhteet muuttuvat tai nestetasot vaihtelevat, väliaine voi muuttaa suuntaa ja palata kohti ylävirran laitteita. Tämä voi saastuttaa varastosäiliöt, vaurioittaa pumppuja, häiritä mittaustarkkuutta ja aiheuttaa paineiskuja putkilinjan sisällä. Oikein valittu Takaiskuventtiili auttaa hallitsemaan tätä riskiä antamalla nesteen kulkea yhteen suuntaan ja rajoittaa samalla vastavirtausta.

Syövyttävissä vedenkäsittely- ja kemiallisissa käsittelyjärjestelmissä a Muovinen takaiskuventtiili voi tarjota saman automaattisen paluutoiminnon samalla kun se kestää useita happoja, emäksiä ja suolaliuoksia. Sen suhteellisen pieni paino ja yhteensopivuus termoplastisten putkien kanssa voivat myös yksinkertaistaa asennusta, kun metallin korroosio on huolenaihe.

Teollisuuden muoviventtiilien kehitys Kiinassa liittyy läheisesti Ningbo Baodi Plastic Valve Co., Ltd.:hen. Yritys juontaa juurensa vuoteen 1979 Zhenhai Chemical Valve Factoryn ja Beilun Plastic Valve Factoryn kautta. Yli neljän vuosikymmenen ajan sen tuotekehitys on kattanut teollisuustermoplastiset venttiilit, putket ja liittimet, joita käytetään vaativissa nesteensäätösovelluksissa, mukaan lukien järjestelmät, jotka edellyttävät luotettavaa vastavirtauksen estoa.

Mikä on takaiskuventtiili?

A Takaiskuventtiili on automaattinen venttiili, joka on suunniteltu mahdollistamaan virtauksen yhteen aiottuun suuntaan. Se ei normaalisti vaadi kahvaa, käsipyörää, sähkömoottoria tai pneumaattista toimilaitetta. Sen sijaan venttiili reagoi paine-eroon tulon ja ulostulon välillä.

Kun ylävirran paine tulee riittävän paljon suuremmaksi kuin alavirran paine, sisäinen sulkuelementti siirtyy poispäin venttiilin istukasta. Neste voi sitten kulkea venttiilin läpi. Jos eteenpäinvirtaus heikkenee, pysähtyy tai peruuttaa, sulkuelementti palaa istuimeen ja rajoittaa takaisinvirtausta.

Venttiilin rakenteesta riippuen sulkuelementti voi olla kiekko, pallo, mäntä, lautanen tai joustava kalvo. Painovoima, jousivoima, vastapaine tai näiden voimien yhdistelmä voivat palauttaa sulkuelementin tiivistysasentoonsa.

Takaiskuventtiiliä ei pidä sekoittaa eristysventtiiliin. Käyttäjä tai toimilaite avaa tai sulkee eristysventtiilin tarkoituksella. Takaiskuventtiili reagoi automaattisesti paineen ja virtaussuunnan muutoksiin. Monissa prosessijärjestelmissä molemmat venttiilit asennetaan, koska ne suorittavat erilaisia ​​toimintoja.

Ningbo Baodi Plastic Valve Co., Ltd. on osallistunut teollisuuden muoviventtiilituotteiden standardointiin ja on muovisten takaiskuventtiilien kemianteollisuuden standardin pääasiallinen laatija. Tämä kokemus on tärkeä, koska takaiskuventtiilin on tarjottava johdonmukainen avautumisvaste, mittatarkkuus ja vastavirtauksen tiivistys ilman manuaalista käyttöä.

Mikä on muovinen takaiskuventtiili?

A Muovinen takaiskuventtiili on takaiskuventtiili, jonka runko ja suurimmat kastuvat rakenneosat on valmistettu teollisista kestomuoveista, kuten PVC, CPVC, PP tai PVDF.

Muovirakenne valitaan pääasiassa korroosionkestävyyden vuoksi eikä vain painon vähentämiseksi. Kemiallisissa käsittelyissä, jäteveden käsittelyssä, annostelussa ja teollisuuden vesijärjestelmissä väliaine voi hyökätä suojaamattomiin metallipintoihin. Oikein valittu muovinen takaiskuventtiili voi tarjota korroosionkestävän virtausreitin samalla kun se sopii yhteen ympäröivien putkien ja liitosten materiaaliin.

Termi muovinen takaiskuventtiili ei tarkoita, että kaikki sisäiset komponentit on valmistettu samasta muovista. Venttiili voi sisältää elastomeerisen tiivisteen, PTFE-tiivisteelementin, metalli- tai polymeerijousen, vahvistetun ohjaimen tai sulkuelementin, joka on valmistettu muusta termoplastisesta materiaalista.

Jokaisen kostuneen komponentin kemiallinen yhteensopivuus on siksi tarkistettava. Venttiilin runko voi kestää kemikaaleja, kun taas tiiviste, jousi tai ohjain eivät. Valinnan tulee perustua koko venttiilikokoonpanoon pelkän rungon materiaalin sijaan.

Vuonna 2006 Ningbo Baodi Plastic Valve Co., Ltd. laajensi tuotevalikoimaansa kattamaan teollisuusmuoviputket ja -liittimet, ja siitä tuli yksi ensimmäisistä kotimaisista yrityksistä, jotka käyttivät CPVC:tä teollisuusluokan putkistoventtiileissä. Tämä järjestelmätason tuotevalikoima mahdollistaa muovisen takaiskuventtiilin valitsemisen yhdessä yhteensopivien putkiosien kanssa sen sijaan, että sitä käsitettäisiin eristettynä osana.

Kuinka takaiskuventtiili toimii?

Eteenpäin virtaus ja avaustoiminto

A Takaiskuventtiili avautuu, kun eteenpäin suuntautuvan paine-eron aiheuttama voima kasvaa suuremmiksi kuin voimat, jotka pitävät sulkuelementin venttiilin istukassa.

Vastavirtapaine nousee: Paine alkaa vaikuttaa kiekon, pallon, männän tai kalvon teholliseen alueeseen.

Avausvoima kasvaa: Paineen synnyttämä voima alkaa voittaa painovoiman, jousivoiman, tiivisteen kitkan ja sulkuelementin painon.

Sulkuelementti liikkuu: Levy, pallo, mäntä tai kalvo irtoaa venttiilin istukasta.

Virtauskanava laajenee: Virtausnopeuden ja paine-eron kasvaessa sulkuelementti siirtyy normaalisti kauemmaksi istuimesta.

Takaiskuventtiili saattaa avautua vain hieman matalan virtauksen olosuhteissa. Osittainen avaaminen voi aiheuttaa epävakaa liikettä, kun virtaus toistuvasti nousee ja laskee minimiaukkovaatimuksen ympärille.

Muovisen takaiskuventtiilin sisäinen geometria vaikuttaa siihen, kuinka sujuvasti tämä liike tapahtuu. Liian kapeat tai huonosti kohdistetut virtauskanavat voivat aiheuttaa tarpeetonta vastusta. Ningbo Baodi Plastic Valve Co., Ltd. on suunnitellut teollisuusmuoviventtiilejä moniin kemikaali- ja vesijärjestelmiin, joissa tarkka muovaus ja kontrolloidut sisämitat auttavat ylläpitämään toistettavaa venttiilin liikettä.

Käänteinen virtaus ja automaattinen sulkeminen

Kun eteenpäinvirtaus pienenee, myös venttiilin auki pitävä voima pienenee. Painovoima, palautusjousi tai alavirran paine siirtää sitten sulkuelementin takaisin istuinta kohti.

Venttiilin tulee sulkeutua ennen kuin suuri paluunopeus kehittyy. Jos sulkuelementti liikkuu liian hitaasti, neste voi alkaa liikkua taaksepäin ennen kuin venttiili saavuttaa istukan. Lopullinen sulkeminen voi sitten tuottaa melua, tärinää tai vesivasaraa.

Jousikuormitteinen takaiskuventtiili sulkeutuu yleensä nopeammin kuin painovoimasta riippuvainen heilahdusmalli, koska jousi alkaa työntää sulkuelementtiä istukkaa kohti heti, kun eteenpäinpaine laskee.

Paine-ero

Takaiskuventtiili reagoi paine-eroon pikemminkin kuin paineeseen vain toisella puolella. Korkea tulopaine ei takaa venttiilin avautumista, jos ulostulopaine on lähes yhtä korkea.

Esimerkiksi kun ylävirran paine on 4,0 baaria ja alavirtapaine 3,9 baaria, tehollinen paine-ero on vain 0,1 baaria. Takaiskuventtiilin avautuminen riippuu sen murtumispaineesta, sulkuelementin painosta, jousivoimasta ja asennusasennosta.

Tämä on erityisen tärkeää matalapainejärjestelmissä. Muovisella takaiskuventtiilillä voi olla riittävä rakenteellinen painekapasiteetti, mutta se ei silti avaudu kokonaan, jos käytettävissä oleva paine-ero on liian pieni.

Miksi takaiskuventtiili ei välttämättä sulkeudu välittömästi

Sulkuelementillä on fyysinen massa ja sen täytyy kulkea tietty matka ennen kuin se saavuttaa istuimen. Nesteen hitaus voi jatkaa väliaineen liikuttamista eteen- tai taaksepäin tämän matkajakson aikana.

Putken pituus, virtausnopeus, pumpun sammutusnopeus, venttiilin suunta ja sulkuelementin liike vaikuttavat kaikki sulkemisaikaan. Pidempi kulkureitti voi mahdollistaa enemmän vastavirtauksen kehittymisen ennen tiivistystä.

Mikä on halkeilupaine takaiskuventtiilissä?

Halkeilupaineen määritelmä

Halkeilupaine on pienin paine-ero, joka vaaditaan, jotta sulkuelementti alkaa liikkua poispäin istuimesta. Se ei ole sama kuin täysi avautumispaine, työpaine tai suurin sallittu paine.

Takaiskuventtiili voi alkaa avautua ilmoitetulla halkeilupaineella, mutta silti antaa vain pienen virtauskanavan. Normaalisti tarvitaan lisäpaine-eroa sulkuelementin siirtämiseksi kauemmas ja halutun virtauskapasiteetin saavuttamiseksi.

Miksi krakkauspaineella on väliä

Krakkauspaine on erityisen tärkeä painovoimakäyttöisissä järjestelmissä, kemikaalien annostelulinjoissa, matalapaineisissa siirtojärjestelmissä, mittauslaitteissa ja putkistoissa, joiden korkeus on rajoitettu.

Korkea halkeilupaine voi vähentää virtausta tai estää venttiilin avautumisen matalapaineisessa järjestelmässä. Alhainen halkeilupaine voi parantaa avautumisherkkyyttä, mutta sulkuelementin on silti palattava luotettavasti istuimeen, kun eteenpäinvirtaus pysähtyy.

Jousen lujuus, venttiilin suunta, sulkuelementin paino ja istukan kosketus vaikuttavat kaikki todelliseen avautumisvasteeseen. Ningbo Baodi Plastic Valve Co., Ltd. valmistaa laajaa valikoimaa termoplastisia putkistotuotteita, joiden avulla on mahdollista arvioida halkeilupainetta yhdessä putken koon, virtaustarpeen ja järjestelmäpaineen kanssa itsenäisen numeron sijaan.

Halkeilupaineen ja järjestelmän paineen vertailu

Yleiset takaiskuventtiilityypit

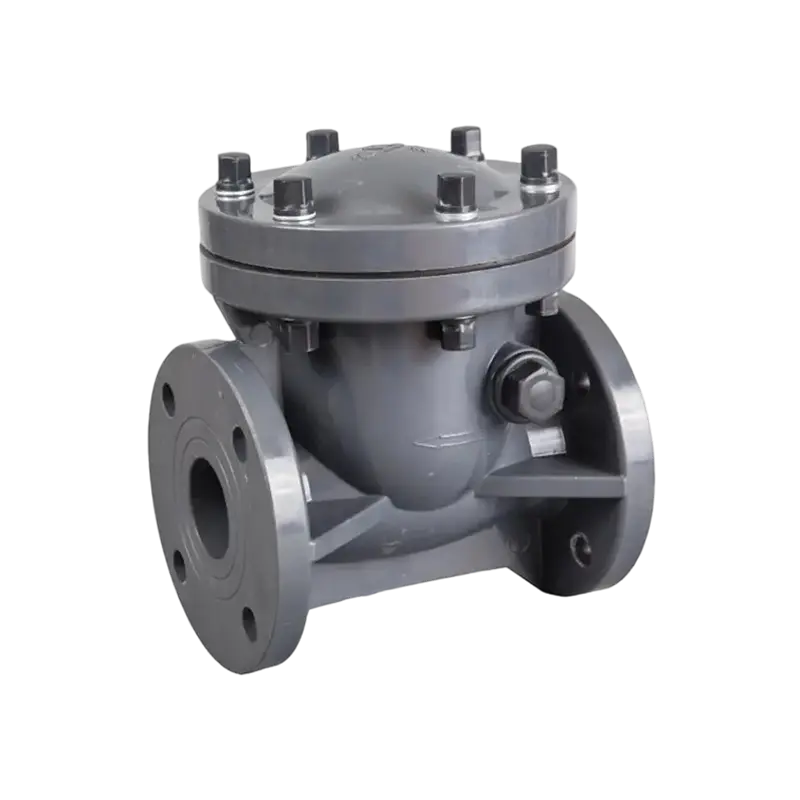

Kääntöventtiili

Kääntyvä takaiskuventtiili käyttää saranoitua kiekkoa, joka pyörii poispäin istukasta eteenpäin virtauksen aikana. Kun virtaus vähenee tai kääntyy, kiekko kääntyy takaisin kiinni-asentoon.

Sen suhteellisen avoin virtausreitti voi tarjota pienemmän painehäviön kuin jotkut ohjatut mallit. Sitä käytetään yleisesti vesi- ja yleisissä prosessiputkistoissa.

Päärajoitus on levyn kulkumatka. Pitkä sulkemisisku voi mahdollistaa käänteisen nopeuden kehittymisen ennen sulkemista, mikä voi vaikuttaa vesivasaraan.

Asennusasennon on myös sallittava painovoima, jotta levy palautuu oikein. Vaakakäyttöön tarkoitettu keinurakenne ei välttämättä toimi kunnolla, jos se on asennettu sopimattomaan pystyasentoon.

Pallon takaiskuventtiili

Palloinen takaiskuventtiili käyttää vapaasti liikkuvaa tai ohjattua palloa sulkuelementtinä. Eteenpäin suuntautuva virtaus työntää pallon pois istuimesta, kun taas vastapaine palauttaa sen tiivistysasentoon.

Pallomallit voivat olla hyödyllisiä jätevesi-, kemikaalien siirto- ja annostelujärjestelmissä. Niiden sisäinen rakenne saattaa sietää tiettyjä kiintoaineita paremmin kuin kapeat ohjatut kanavat.

Muovisesta takaiskuventtiilistä, jossa on pallomainen sulkuelementti, on silti arvioitava sedimentti, kiteytyminen ja nesteen viskositeetti. Jos väliaine saa pallon tarttumaan kammion sisään, normaali avaaminen ja sulkeminen vaikuttaa.

Ningbo Baodi Plastic Valve Co., Ltd.:n pitkä valmistuskokemus termoplastisista kemiallisista venttiileistä on merkityksellistä pallokammiogeometrian kannalta, koska venttiilin on sallittava pallon vapaa liike ilman liiallista kuollutta tilaa.

Nosta takaiskuventtiili

Noston takaiskuventtiili käyttää ohjattua kiekkoa tai mäntää, joka liikkuu yleisesti lineaarisessa suunnassa poispäin istukasta.

Tämä ohjattu liike voi tarjota tarkan istuvuuden, mutta sisäinen virtausreitti muuttaa usein suuntaa. Painehäviö voi siksi olla suurempi kuin keinuvassa mallissa.

Nostoventtiilit toimivat yleensä parhaiten suhteellisen puhtailla nesteillä. Hiukkaset voivat päästä ohjausalueelle ja rajoittaa liikettä.

Jousikuormitettu takaiskuventtiili

Jousikuormitteinen takaiskuventtiili käyttää jousta työntääkseen kiekkoa tai lautasta kohti suljettua asentoa.

Tärkeimmät edut ovat nopea reagointi, lyhyt sulkemismatka ja suurempi joustavuus asennussuunnassa. Tätä rakennetta käytetään usein pumppujen lähellä, kompaktien laitteiden sisällä ja putkistoissa, joissa virtaus voi pysähtyä nopeasti.

Pääasiallinen valintaongelma on halkeilupaine. Jos jousi on liian vahva käytettävissä olevalle paine-erolle, venttiili voi avautua vain osittain tai jäädä kiinni.

Kalvon takaiskuventtiili

Kalvoinen takaiskuventtiili käyttää joustavaa kalvoa liikkuvana ja tiivistävänä elementtinä.

Koska se voi toimia harvoilla jäykillä liikkuvilla osilla, se voi sopia matalapaineisiin ja syövyttäviä nesteitä sisältäviin järjestelmiin. Sen suorituskyky riippuu suuresti kalvon joustavuudesta ja kemikaalien kestävyydestä.

Toistuva taipuminen, liiallinen lämpötila tai yhteensopimattomat materiaalit voivat aiheuttaa kalvon kovettumisen, turpoamisen tai halkeilun.

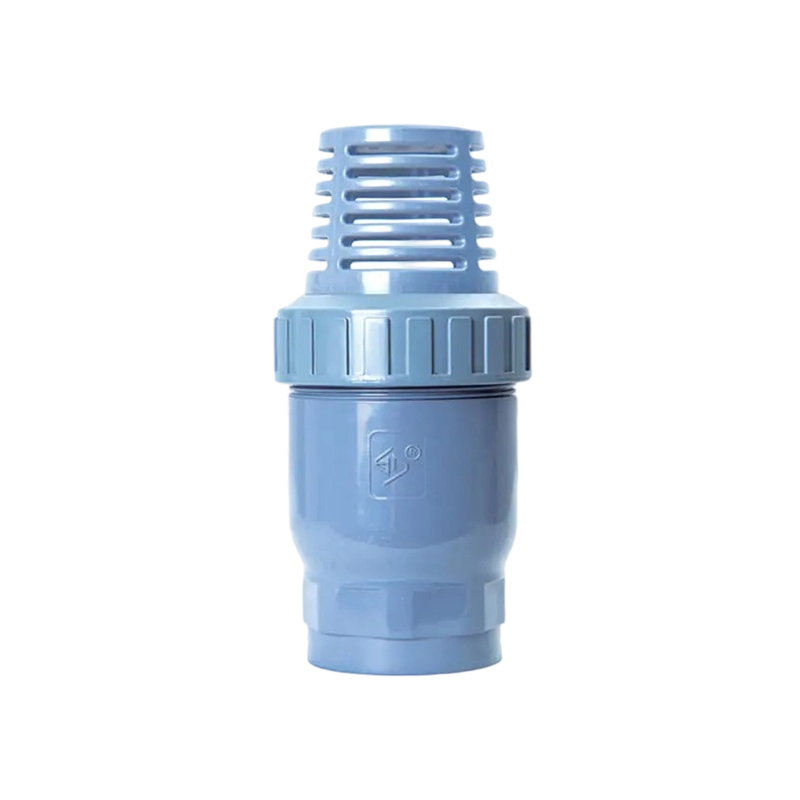

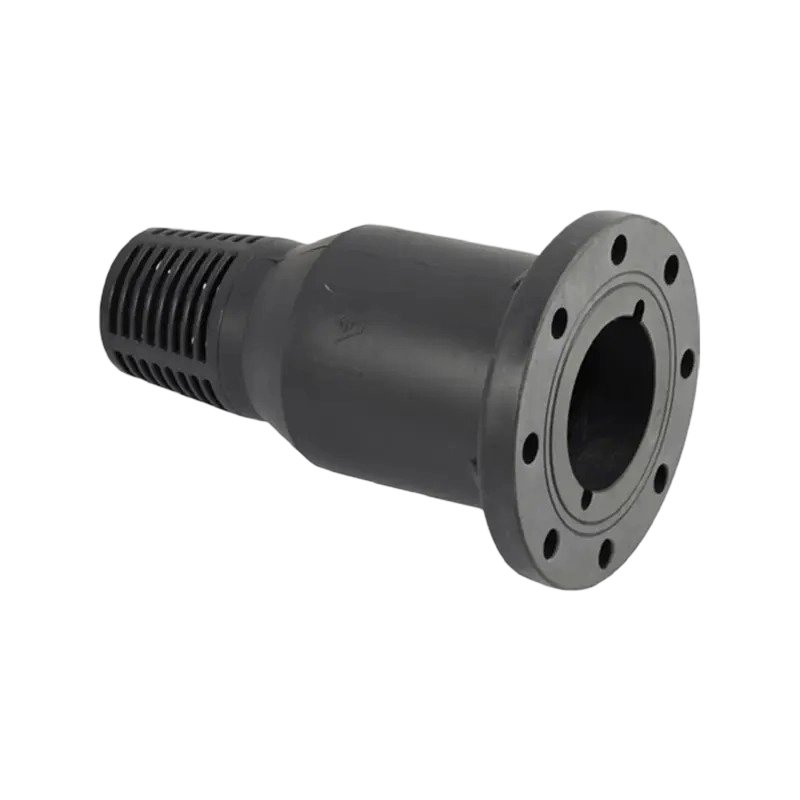

Jalkaventtiili

Jalkaventtiili on eräänlainen takaiskuventtiili, joka on asennettu pumpun imulinjan alapäähän. Se auttaa pitämään nesteen imuputken sisällä pumpun pysähtymisen jälkeen.

Monissa jalkaventtiileissä on myös siivilä, joka vähentää suurempien roskien pääsyä sisään. Siivilä ei poista vedenlaadun arvioinnin tarvetta, koska pienemmät hiukkaset voivat silti päästä istukkaan.

Jalkaventtiili tulee valita pumpun imuvaatimusten mukaan, eikä sitä tule pitää yleisenä korvaavana jokaiselle muoviselle takaiskuventtiilille putkistossa.

Takaiskuventtiilityypin vertailu

Yksikään takaiskuventtiilityyppi ei sovellu jokaiseen käyttötarkoitukseen. Oikea valinta riippuu väliaineesta, virtausalueesta, paine-erosta, asennuspaikasta, hiukkaspitoisuudesta, vaaditusta vasteajasta ja käytettävissä olevista huoltomahdollisuuksista.

Ningbo Baodi Plastic Valve Co., Ltd. tarjoaa laajan valikoiman muovisia venttiili- ja putkiluokkia. Tämä laaja tuotevalikoima on hyödyllinen silloin, kun saman laitoksen eri osat vaativat erilaisia ​​palautusrakenteita säilyttäen samalla materiaalien yhteensopivuuden.

Muoviset takaiskuventtiilien materiaalit ja kemiallinen yhteensopivuus

PVC muovinen takaiskuventtiili

PVC-muovista takaiskuventtiiliä käytetään yleisesti ympäristön lämpötilan vedenkäsittelyssä, teollisuusvedessä ja valituissa kemikaaliputkissa.

PVC kestää monia happoja, emäksisiä liuoksia ja suoloja. Se on suhteellisen kevyt ja se voidaan liittää yhteensopiviin PVC-putkiin pistorasian, liitoksen, kierre- tai laippajärjestelyjen kautta.

Sallittu työpaine laskee lämpötilan noustessa. PVC:tä ei siksi tule valita vain kemiallisen kestävyyden mukaan.

CPVC muovinen takaiskuventtiili

CPVC tarjoaa paremman lämpötilan tavanomaiseen PVC:hen verrattuna monissa teollisuussovelluksissa.

CPVC-muovista takaiskuventtiiliä voidaan käyttää kuumavesijärjestelmissä ja valituissa korkean lämpötilan kemikaalilinjoissa. Koko venttiilikokoonpano on tarkistettava, koska istukan, O-renkaan ja jousen lämpötilarajat voivat olla alhaisemmat kuin CPVC-rungon.

Ningbo Baodi Plastic Valve Co., Ltd. oli yksi ensimmäisistä kotimaisista yrityksistä, jotka käyttivät CPVC:tä teollisuuslaatuisissa putkistoventtiileissä. Tämä kokemus tukee CPVC-komponenttien käytännön valintaa järjestelmissä, joissa lämpötilaa ja korroosionkestävyyttä on tarkasteltava yhdessä.

PP muovinen takaiskuventtiili

PP kestää monia happoja, emäksiä ja teollisuusjätevesikoostumuksia. Se on kevyt ja sitä käytetään laajalti kemikaalien siirto- ja käsittelyjärjestelmissä.

Sen painekykyyn vaikuttavat lämpötila ja materiaalilaatu. Myös matalan lämpötilan iskuolosuhteet tulee ottaa huomioon.

PVDF muovinen takaiskuventtiili

PVDF tarjoaa vahvan kemikaalinkestävyyden, ja se valitaan usein aggressiivisten kemikaalien tai puhtaampien nesteiden käsittelyyn.

PVDF-muovista takaiskuventtiiliä voidaan käyttää erikoistuneissa kemian-, elektroniikka- ja prosessivesijärjestelmissä. Yhteensopivuus riippuu edelleen tarkasta kemikaalista, pitoisuudesta ja lämpötilasta.

Tiivistemateriaalien vertailu

Muovinen takaiskuventtiili tulee aina arvioida täydellisenä kokoonpanona. Sopivan runkomateriaalin valitseminen tiivistettä, jousta tai sulkuelementtiä huomioimatta voi johtaa varhaiseen vikaan.

Tärkeät takaiskuventtiilin tekniset tiedot

Nimellinen koko

Venttiilin koon tulee vastata vaadittua virtausaluetta eikä vain putken halkaisijaa.

Ylisuuri takaiskuventtiili ei välttämättä avaudu täysin normaalissa virtauksessa. Sen sulkuelementti voi jäädä epävakaaseen väliasentoon ja osua toistuvasti istuimeen.

Alimitoitettu venttiili voi aiheuttaa liiallista nopeutta, painehäviötä, melua ja sisäistä eroosiota.

Paineluokitus

Paineluokituksen tulee kattaa normaali toiminta, käynnistyspaine, pumpun sulkupaine ja mahdolliset painepiikit.

Muovisen takaiskuventtiilin osalta lämpötilan alentaminen on sisällytettävä. Vertailulämpötilassa ilmoitettu paineluokitus ei välttämättä ole voimassa korkeammassa käyttölämpötilassa.

Halkeilupaine

Halkeilupaineen tulee olla riittävän alhainen käytettävissä olevalle järjestelmän paine-erolle, mutta riittävän korkea tukemaan luotettavaa sulkemista.

Painovoimasyötetyt ja matalapaineiset järjestelmät vaativat erityistä huomiota tähän arvoon.

Virtauskerroin

Cv tai Kv kuvaa venttiilin virtauskapasiteettia. Se riippuu sisäisen kanavan koosta, sulkuelementin asennosta ja avautumisasteesta.

Kahdella takaiskuventtiilituotteella, joilla on sama nimelliskoko, voi olla erilaiset painehäviöt, koska niiden sisäinen geometria on erilainen.

Käänteinen vuoto

Takaiskuventtiili rajoittaa vastavirtausta, mutta kaikki venttiilit eivät takaa absoluuttista nollavuotoa.

Käänteiseen vuotoon vaikuttavat istuimen materiaali, pinnan kunto, vastapaine, hiukkaset, lämpötila ja sulkemisvoima.

Sovelluksissa, joissa käytetään vaarallisia, erittäin puhtaita tai kontaminaatioherkkiä aineita, tulee määrittää hyväksyttävä vuotovaatimus ennen venttiilin valintaa.

Asennusasento

Jotkut venttiilit on suunniteltu vain vaakasuoraan putkistoon. Toiset sallivat pystysuoran ylöspäin suuntautuvan virtauksen. Tietyt jousikuormitetut rakenteet voivat sallia useita suuntauksia.

Sallittu asennusasento on vahvistettava todellista muovista takaiskuventtiiliä varten.

Painehäviö ja oikea takaiskuventtiilin koko

Miksi paineen lasku tapahtuu

Painehäviö johtuu siitä, että nesteen täytyy työntää sulkuelementti pois istukasta ja kulkea sisäisen venttiiligeometrian läpi.

Tärkeimmät vastuksen lähteet ovat jousivoima, sulkuelementin paino, pienentynyt sisäpinta-ala, virtaussuunnan muutokset, turbulenssi ja epätäydellinen avautuminen.

Ylimitoituksen aiheuttamat ongelmat

Ylimitoitus on yleinen takaiskuventtiilin valintavirhe. Jos venttiili on liian suuri todelliseen virtaukseen, voi kiekko tai pallo jäädä vain osittain auki.

Toistuva liike voi aiheuttaa kolinaa, ääntä ja istuimen, saranan, jousen tai ohjaimen nopeaa kulumista.

Alimitoituksen aiheuttamat ongelmat

Alimitoitettu takaiskuventtiili aiheuttaa suuren nopeuden ja liiallisen painehäviön. Tämä voi lisätä pumpun energiankulutusta ja aiheuttaa melua, eroosiota ja epävakaa virtaus.

Kun väliaine sisältää hiukkasia, liiallinen nopeus voi kiihdyttää sulkuelementin ja istukan kulumista.

Suositeltu mitoitusmenetelmä

Luotettavan valinnan tulee tarkistaa minimi-, normaali- ja maksimivirtausnopeudet. Pelkästään putken halkaisija ei kerro, pysyykö sulkuelementti vakaana normaalikäytössä.

Ningbo Baodi Plastic Valve Co., Ltd. on palvellut kymmeniä tuhansia yrityksiä kotimaisilla ja kansainvälisillä markkinoilla. Tämä laaja sovelluskokemus osoittaa, miksi muovisten takaiskuventtiilien koon on perustuttava toimintatietoihin pelkän liitäntäkoon sijaan.

Kuinka valita oikea muovinen takaiskuventtiili

Tunnista prosessiväline

Kirjaa ylös tarkka nesteen nimi, pitoisuus, viskositeetti, lämpötila ja kiintoainepitoisuus.

On myös tarpeen määrittää, voiko väliaine kiteytyä, laskeutua, kovettua, polymeroitua, muodostaa hilsettä tai aiheuttaa elastomeerin turpoamista.

Kemiallisesti yhteensopiva muovinen takaiskuventtiili voi silti toimia väärin, jos jäämät estävät sulkuelementin liikkumisen vapaasti.

Vahvista paine ja lämpötila

Tarkista normaali toiminta, käynnistys, sammutus, puhdistus ja hätätilanteet.

Termoplastisissa venttiileissä sallittu paine laskee lämpötilan noustessa. Venttiilin rungon ja kaikkien sisäisten materiaalien paine-lämpötila-alennus tulee vahvistaa.

Ningbo Baodi Plastic Valve Co., Ltd.:n hankkimat ISO 9001-, ISO 14001- ja ISO 45001 -sertifikaatit heijastavat valvottuja laatu-, ympäristö- ja työterveysjärjestelmiä. Kentän valinnan tulee silti perustua kunkin projektin erityisiin paine- ja lämpötilaolosuhteisiin.

Valitse takaiskuventtiilin rakenne

Heiluva rakenne voi olla sopiva, kun alhainen virtausvastus on tärkeä.

Jousikuormitettu malli voi olla parempi, jos tarvitaan nopeaa sulkemista.

Pallotyyppistä muovista takaiskuventtiiliä voidaan harkita tietyissä jätevesi- tai kemikaalien annostelukohteissa.

Kalvorakenne voi sopia valittuihin matalapaineisiin syövyttäviin aineisiin.

Tarkista halkeilupaine

Pumpun paineen, nestekorkeuden tai syöttöpaineen on oltava riittävät venttiilin avaamiseen.

Matalan paineen annostelujärjestelmissä ei saa käyttää takaiskuventtiiliä, jossa on liiallinen halkeilupaine.

Vahvista asennussuunta

Virtausnuolen on oltava linjassa normaalin nestesuunnan kanssa.

Myös asennusasento tulee tarkistaa. Venttiili, joka on hyväksytty pystysuoraan ylöspäin suuntautuvaan virtaukseen, ei välttämättä toimi oikein pystysuorassa alaspäin suuntautuvassa virtauksessa.

Yhdistä putkiliitäntä

Muovisessa takaiskuventtiilissä voi olla hylsy-, kierre-, liitos-, laippa- tai sopiva sulatustyyppinen liitos.

Liitäntämateriaalin, standardin ja mittojen tulee vastata ympäröivää putkistoa.

Ningbo Baodi Plastic Valve Co., Ltd. valmistaa teollisia muoviventtiilejä, putkia ja liittimiä useisiin eri luokkiin, mikä auttaa käyttäjiä ylläpitämään johdonmukaisia ​​liitäntästandardeja koko termoplastisessa putkistojärjestelmässä.

Harkitse puhdistusta ja huoltoa

Nesteiden, jotka kiteytyvät tai sisältävät kiinteitä aineita, käyttökelpoinen liitos tai laipparakenne voi yksinkertaistaa tarkastusta ja puhdistusta.

Asennuksen tulee antaa riittävästi tilaa venttiilin irrottamiseksi ilman liiallista rasitusta viereisiin putkiin.

Takaiskuventtiilin asennusohjeet

Tarkista virtauksen nuoli

Takaiskuventtiilin rungossa olevan nuolen on osoitettava normaalin virtauksen suunniteltuun suuntaan.

Venttiilin asentaminen taaksepäin voi pysäyttää vaaditun virtauksen, lisätä pumpun kuormitusta ja jättää ylävirran laitteet ilman takaisinvirtaussuojaa.

Puhdista putkisto

Hiekka, muovilastut, tiiviste, hitsausjäämät ja muut roskat tulee poistaa ennen asennusta.

Vieraat hiukkaset voivat jäädä loukkuun istuimen ja sulkuelementin väliin, mikä aiheuttaa päinvastaista vuotoa välittömästi käynnistyksen jälkeen.

Noudata vaadittua suuntaa

Heiluva takaiskuventtiili riippuu usein painovoimasta sulkemista varten. Pallo- ja nostoventtiileillä voi myös olla erityisiä suuntavaatimuksia.

Varmista pystyasennuksessa, onko nesteen suunniteltu suunta ylöspäin vai alaspäin.

Tarjoa vakaa virtaus siellä, missä se on käytännöllistä

Pyörteinen virtaus lähellä pumppua, kulmaa tai haaraliitäntää voi aiheuttaa epävakaata sulkuelementin liikettä.

Tarvittaessa sopiva suora putkiosa voi vähentää tärinää ja epätasaista kulumista.

Tue putkilinjaa

Muovinen takaiskuventtiili ei saa kantaa liiallista putken painoa, taivutuskuormaa tai lämpölaajenemisjännitystä.

Suuret venttiilit ja raskaat vierekkäiset komponentit saattavat vaatia itsenäisiä tukia.

Vältä liiallista liitäntävoimaa

Kierteitettyjä muoviliitoksia ei saa kiristää liikaa. Liiallinen vääntömomentti voi halkeilla tai vääntää venttiilin rungon.

Laippapultit tulee kiristää asteittain ja tasaisesti. Liitosten päiden tulee pysyä kohdakkain, jotta tiiviste ei siirry.

Ningbo Baodi Plastic Valve Co., Ltd.:n tuotevalikoimaan kuuluu yhteensopivia teollisuusmuoviputkien komponentteja, jotka voivat auttaa vähentämään liitäntä- ja mittaeroja asennuksen aikana.

Yleiset takaiskuventtiiliongelmat ja vianetsintä

Venttiili ei aukea

Mahdolliset syyt: Riittämätön paine-ero, liiallinen jousivoima, väärä suunta, sisäiset kerrostumat tai ylimitoitettu venttiili.

Painovoimalla syötetyssä järjestelmässä käytetty muovinen takaiskuventtiili voi jäädä kiinni, jos käytettävissä oleva nestepaine on pienempi kuin sen halkeilupaine.

Käänteinen vuoto

Mahdolliset syyt: Hiukkaset istuimessa, vaurioituneet tiivistepinnat, kemiallinen hyökkäys, rungon vääntyminen tai epätäydellinen sulkeminen.

Järjestelmä on eristettävä, paineistettava ja tyhjennettävä ennen tarkastusta.

Puhuminen

Puhuminen is repeated movement of the closing element between partially open and nearly closed positions.

Yleisiä syitä: Matala virtaus, ylimitoitettu venttiili, sykkivä pumpun poisto, epävakaa paine tai turbulenssi.

Jatkuva tärinä voi vahingoittaa ohjaimia, saranoita, jousia ja istuimia.

Kova sulkemisääni

Voimakas isku voi olla merkki nopeasta sulkeutumisesta vastanopeuden kehittymisen jälkeen.

Pumpun sammutusolosuhteet, venttiilin tyyppi, asennuspaikka ja sulkemisliike tulee tarkistaa.

Muovinen runko tai liitäntä vuotaa

Vuoto muovisen takaiskuventtiilin rungon tai liitännän ympärillä voi johtua liiallisesta kiristämisestä, tiivisteen siirtymisestä, liiallisesta lämpötilasta, putken kohdistusvirheestä tai tukemattomasta painosta.

Ningbo Baodi Plastic Valve Co., Ltd:llä on yli 40 vuoden kokemus teollisesta muoviventtiilistä. Kenttäsovelluksissa pitkän aikavälin luotettavuus ei riipu pelkästään valmistuksen laadusta vaan myös oikeasta asennuksesta ja käytöstä määrätyissä rajoissa.

Muovisen takaiskuventtiilin tyypilliset sovellukset

Kemikaalien annostelujärjestelmät

Muovinen takaiskuventtiili auttaa estämään prosessinesteen virtaamisen taaksepäin annostelupumppuun tai kemikaalien varastointilinjaan.

Matala halkeilupaine, kemiallinen yhteensopivuus ja luotettava sulkeminen ovat tärkeitä näissä järjestelmissä.

Vedenkäsittely

Takaiskuventtiilejä käytetään suodatus-, kierto-, kemikaalien lisäys- ja vastahuuhtelujärjestelmissä.

Termoplastiset materiaalit voivat vähentää korroosiota käsiteltyä vettä ja kemiallisia liuoksia kuljettavissa putkissa.

Pumpun tyhjennyslinjat

Pumpun poistolinjaan asennettu takaiskuventtiili auttaa rajoittamaan vastavirtausta pumpun pysähtymisen jälkeen.

Tämä voi vähentää pumpun pyörimissuuntaa, putken tyhjennystä ja ei-toivottuja paineen muutoksia.

Jätevesijärjestelmät

Palloa tai muuta sopivaa takaiskuventtiilimallia voidaan käyttää nesteille, jotka sisältävät suspendoituneita kiintoaineita.

Sisäkanavan tulisi minimoida tukos ja mahdollistaa käytännöllinen puhdistus.

Kemikaalien varastointi ja siirto

Muovinen takaiskuventtiili saattaa estää nestettä palaamasta säiliöön, siirtopumppuun tai ylävirran prosessiosaan.

Materiaalin valinnassa tulee huomioida sekä varastoitu kemikaali että järjestelmässä käytetty puhdistusneste.

Kastelu ja vesiviljely

Muovisia takaiskuventtiilejä käytetään ylläpitämään putkiston painetta, suojaamaan pumppuja ja vähentämään virtauksen kääntymistä vedenjakelujärjestelmissä.

Ningbo Baodi Plastic Valve Co., Ltd. vie teollisia termoplastisia venttiili- ja putkistotuotteita yli 60 maahan tukemalla sovelluksia kemiallisesta käsittelystä veden ja maatalouden nesteiden hallintaan.

Usein kysytyt kysymykset takaiskuventtiileistä ja muovisista takaiskuventtiileistä

Voiko takaiskuventtiili pysäyttää vastavirtauksen kokonaan?

Sopiva takaiskuventtiili voi rajoittaa huomattavasti vastavirtausta, mutta todellinen vuoto riippuu istukan rakenteesta, vastapaineesta, pinnan kunnosta ja hiukkasten esiintymisestä.

Jos vaaditaan erittäin pientä vuotoa, määritetty vuotokyky on vahvistettava.

Tarvitseeko takaiskuventtiili manuaalista käyttöä?

Ei. Takaiskuventtiili avautuu ja sulkeutuu normaalisti automaattisesti paine-eron ja virtaussuunnan mukaan.

Voidaanko muovinen takaiskuventtiili asentaa pystysuoraan?

Jotkut mallit sallivat pystyasennuksen, mutta virtaussuunta on vahvistettava. Pystysuoraan ylöspäin suuntautuvaan virtaukseen soveltuva venttiili ei välttämättä toimi oikein alaspäin suuntautuvassa virtauksessa.

Miksi takaiskuventtiili ei aukea?

Yleisimmät syyt ovat riittämätön paine-ero, liiallinen halkeilupaine, väärä asennussuunta, sisäiset kerrostumat ja ylimitoitettu venttiili.

Mitä eroa on halkeilupaineen ja vastapaineen välillä?

Halkeilupaine on eteenpäin suuntautuva paine-ero, joka tarvitaan venttiilin avaamiseen.

Vastapaine on painetta, joka vaikuttaa alavirran puolelta ja pyrkii pitämään tai työntämään venttiilin kiinni.

Voidaanko takaiskuventtiili asentaa suoraan pumpun jälkeen?

Takaiskuventtiili asennetaan yleensä pumpun poistojärjestelmiin. Erittäin turbulenttinen virtaus välittömästi pumpun tai mutkan jälkeen voi kuitenkin vaikuttaa sulkuelementin vakauteen.

Valitun venttiilin asennusvaatimuksia tulee noudattaa.

Kuinka kauan muovinen takaiskuventtiili kestää?

Käyttöikä riippuu kemiallisesta yhteensopivuudesta, lämpötilasta, virtausnopeudesta, paineen vaihtelusta, hiukkaspitoisuudesta, käyttötaajuudesta ja asennuksen laadusta.

Puhtaassa vedessä käytetty venttiili voi pysyä toiminnassa paljon pidempään kuin sama rakenne, jota käytetään hankaavien tai kiteyttävien kemikaalien kanssa.

Kuinka käänteistä vuotoa voidaan vähentää?

Käänteinen vuoto voidaan vähentää valitsemalla oikea venttiilityyppi ja -koko, puhdistamalla putkisto, asentamalla venttiili oikeaan suuntaan ja valitsemalla yhteensopivia tiivistemateriaaleja.

Istuimen ja sulkuelementin määräajoin tehtävä tarkastus voi myös auttaa tunnistamaan kulumisen tai kerrostumat ennen kuin vuoto tulee vakavaksi.

Mitä tietoja tarvitaan muovisen takaiskuventtiilin valinnassa?

Vaaditut tiedot sisältävät nimelliskoon, minimivirtauksen, normaalivirtauksen, maksimivirtauksen, halkeilupaineen, käyttöpaineen, vastapaineen, lämpötilan, väliaineen koostumuksen, kemiallisen pitoisuuden, hiukkaspitoisuuden, runkomateriaalin, tiivistemateriaalin, liitännän tyypin ja asennussuunnan.

Täydellisten käyttötietojen antaminen mahdollistaa takaiskuventtiilin tai muovisen vastaventtiilin sovittamisen todellisiin järjestelmän olosuhteisiin sen sijaan, että ne valitaan vain putken halkaisijan mukaan.
