Staattisten manuaalisten venttiilien huolto ja riskienhallinta teollisuusjärjestelmissä

Mitkä ovat yleisimmät käsikäyttöiset venttiilityypit?

Manuaaliset venttiilit ovat yleisin venttiilityyppi teollisuuden nesteiden ohjausjärjestelmissä ja niitä käytetään laajasti öljy-, kemian-, sähkö-, metallurgiassa, vedenkäsittelyssä, paperinvalmistuksessa, lääke-, elintarvike- ja muilla aloilla. Manuaaliset venttiilit käyttävät manuaalisia käyttökahvoja, käsipyöriä, ketjupyöriä ja muita mekaanisia laitteita avaamaan ja sulkemaan tai säätämään väliaineen virtausta. Se on rakenteeltaan yksinkertainen, helppokäyttöinen, taloudellinen ja luotettava, ja se on välttämätön komponentti teollisuuden putkistojärjestelmissä. Erilaisten rakennemuotojen, toimintaperiaatteiden ja soveltuvien tilanteiden mukaan manuaaliset venttiilit voidaan jakaa pääasiassa seuraaviin yleisiin tyyppeihin:
Manuaalinen sulkuventtiili
Manuaalinen luistiventtiili toteuttaa nesteen on-off-ohjauksen liikuttamalla kiilan muotoista tai yhdensuuntaista porttia ylös ja alas. Portin ja venttiilin istukan välinen kosketuspinta on suuri avaamisen ja sulkemisen aikana, mikä sopii täydelliseen avaamiseen tai kokonaan sulkemiseen, mutta ei sovellu usein tapahtuvaan avaamiseen ja sulkemiseen tai kuristukseen. Manuaalisen luistiventtiilin etuna on alhainen nesteen vastus, hyvä tiivistyskyky, yksinkertainen rakenne ja pitkä käyttöikä. Sitä käytetään laajalti öljyputkissa, vedenkäsittelyssä, voimalaitosjärjestelmissä ja muissa työolosuhteissa, joissa on korkeat tiivistysvaatimukset.

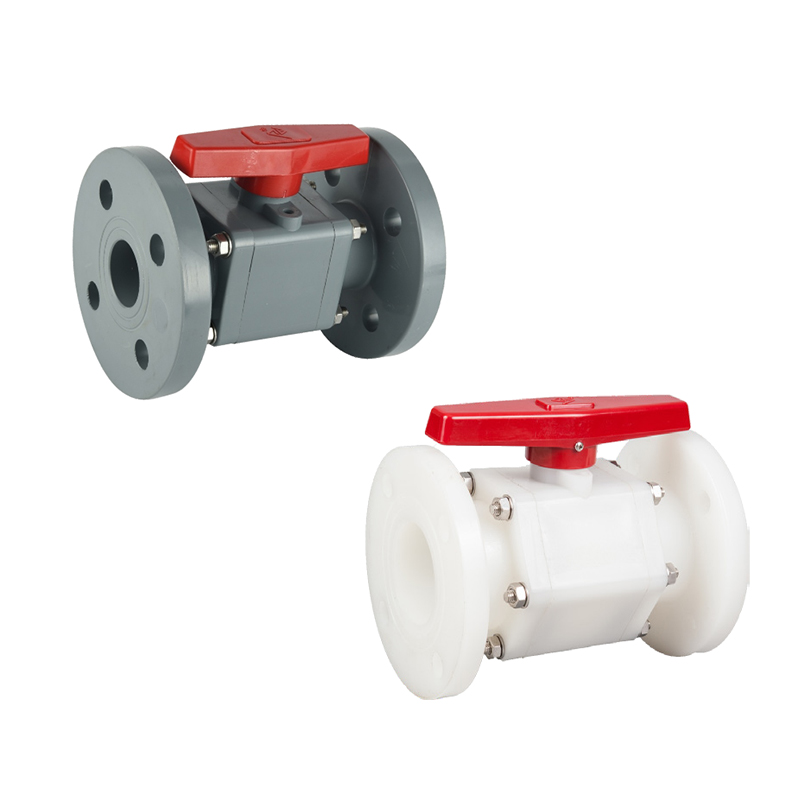

Manuaalinen palloventtiili
Manuaalinen palloventtiili käyttää palloa pyörimään 90° venttiilin akselin ympäri väliaineen virtauksen ohjaamiseksi. Palloventtiili avautuu ja sulkeutuu nopeasti, sillä on pieni käyttömomentti ja erinomainen tiivistyskyky. Se sopii erityisesti järjestelmiin, jotka vaativat nopeaa avaamista ja sulkemista sekä toistuvaa käyttöä. Se soveltuu puhtaille nesteille, kaasuille ja syövyttäville aineille. Sitä käytetään laajasti petrokemian-, maakaasu-, lääke-, paperi- ja muilla teollisuudenaloilla. Sen kompakti rakenne sopii erityisen hyvin asennettavaksi rajoitettuihin tiloihin.
Manuaalinen sulkuventtiili
Manuaalinen sulkuventtiili säätää virtausnopeutta liikuttamalla venttiililevyä pystysuunnassa venttiilin istukan keskilinjaa pitkin. Luistiventtiiliin verrattuna sulkuventtiilillä on parempi säätökyky, mutta nesteen vastus on suhteellisen suuri. Sulkuventtiili sopii tilanteisiin, joissa vaaditaan tarkkaa virtauksen tai paineen säätöä, kuten kattilalaitteet, höyryjärjestelmät, kemialliset prosessit jne. Sulkuventtiili on rakenteeltaan yksinkertainen ja helppo huoltaa, ja sitä käytetään usein pienissä ja keskikokoisissa putkistoissa.
Manuaalinen läppäventtiili
Manuaalinen läppäventtiili käyttää kiekon muotoista venttiililevyä pyörimään venttiilin akselin ympäri väliainekanavan avaamiseksi ja sulkemiseksi. Se on kompakti rakenne, kevyt ja edullinen, ja se soveltuu erityisen hyvin halkaisijaltaan suurien venttiilien ohjaukseen. Sitä käytetään yleisesti vedenkäsittelyssä, ilmastointijärjestelmissä, palosuojaputkistoissa, elintarvike- ja juomateollisuudessa. Vaikka tiivistyskyky ei ole yhtä hyvä kuin palloventtiileillä ja luistiventtiileillä, sillä on ilmeisiä etuja tila- ja painoherkissä tilanteissa. Parannetut tuotteet, kuten kaksisuuntaiset tiivisteet ja epäkeskiset läppäventtiilit, voivat laajentaa tehokkaasti sen käyttöaluetta.
Manuaalinen tulppaventtiili
Manuaalisen tulppaventtiilin avaus- ja sulkuosat ovat kartiomaisia tai sylinterimäisiä tulppia, jotka avautuvat ja sulkeutuvat pyörittämällä. Sen virtauskanava on yleensä suora ja matala nestevastus. Rakenne on yksinkertainen ja sopii toistuvaan avaamiseen ja sulkemiseen. Sitä käytetään laajalti öljykenttien hyödyntämisessä, kaasunsiirrossa, kaupunkien putkiverkoissa ja muilla aloilla. Koska tulppaventtiilit ovat alttiita kulumiselle, nykyaikaisissa tulppaventtiileissä käytetään usein voitelua tai pehmeitä tiivistysrakenteita käyttöiän ja tiivistyskyvyn parantamiseksi.

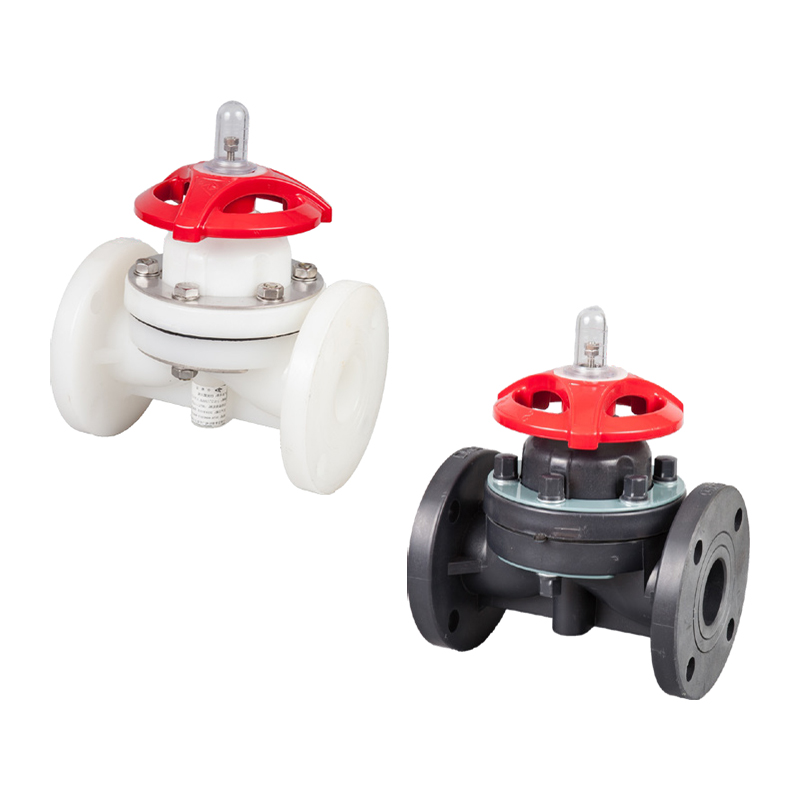

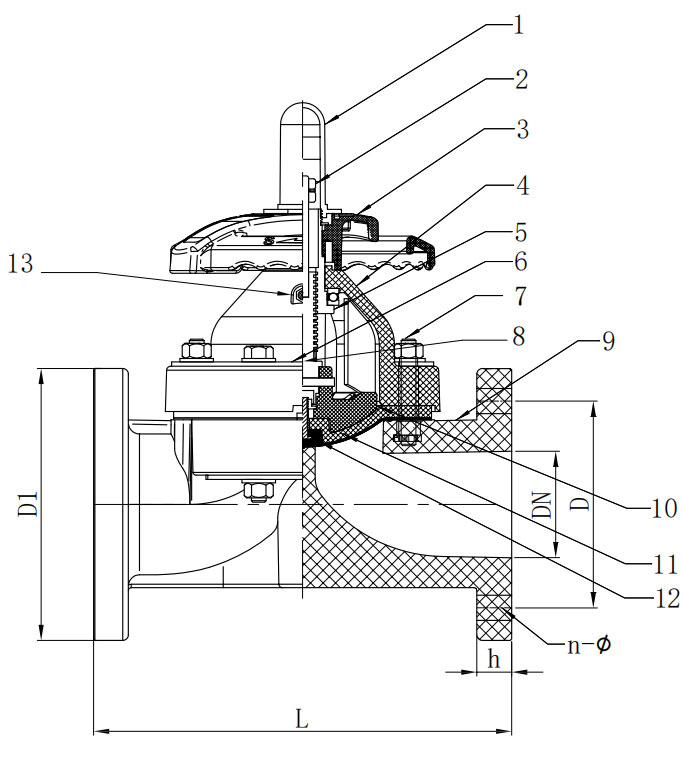

Manuaalinen kalvoventtiili
The manuaalinen kalvoventtiili käyttää avaus- ja sulkemisosana joustavaa kalvoa, joka soveltuu kiinteitä hiukkasia, syövyttäviä aineita tai viskoosia nesteitä sisältävien putkistojärjestelmien ohjaamiseen. Sen suurin etu on, että metalliosa ei ole kosketuksissa väliaineen kanssa, mikä estää korroosiota ja saastumisongelmia. Se soveltuu erittäin puhtaisiin prosessivirtoihin, kuten lääkkeisiin, elintarvikkeisiin ja biokemikaaliin, ja sitä käytetään laajalti CIP/SIP-järjestelmissä. Erityisen rakenteensa ansiosta kalvo on kätevä korjata ja vaihtaa.

Manuaalinen neulaventtiili
Neulaventtiili käyttää ohutta kartiomaista venttiilin ydintä, joka ohjaa tarkasti pieniä virtauksia. Käytetään pääasiassa korkean tarkkuuden nesteiden säätelyssä, kuten instrumentointijärjestelmissä, näytteenottojärjestelmissä, hydraulisissa tai pneumaattisissa ohjauspiireissä. Kompakti rakenne, korkea säätötarkkuus, käytetään laajalti tieteellisessä tutkimuksessa, laboratorioissa ja korkeapainekaasulaitteissa.
Manuaalinen takaiskuventtiili
Vaikka takaiskuventtiilit toimivat yleensä automaattisesti, joissakin järjestelmissä käytetään takaiskuventtiilejä, joissa on manuaaliset toiminnot. Käytetään estämään väliaineen takaisinvirtaus ja mahdollistamaan manuaalinen toiminto erityisolosuhteissa. Käytetään yleisesti korkean turvallisuuden tilanteissa, kuten korkeapainekattilat, pumppuasemat, kemikaalien varastosäiliöt jne.

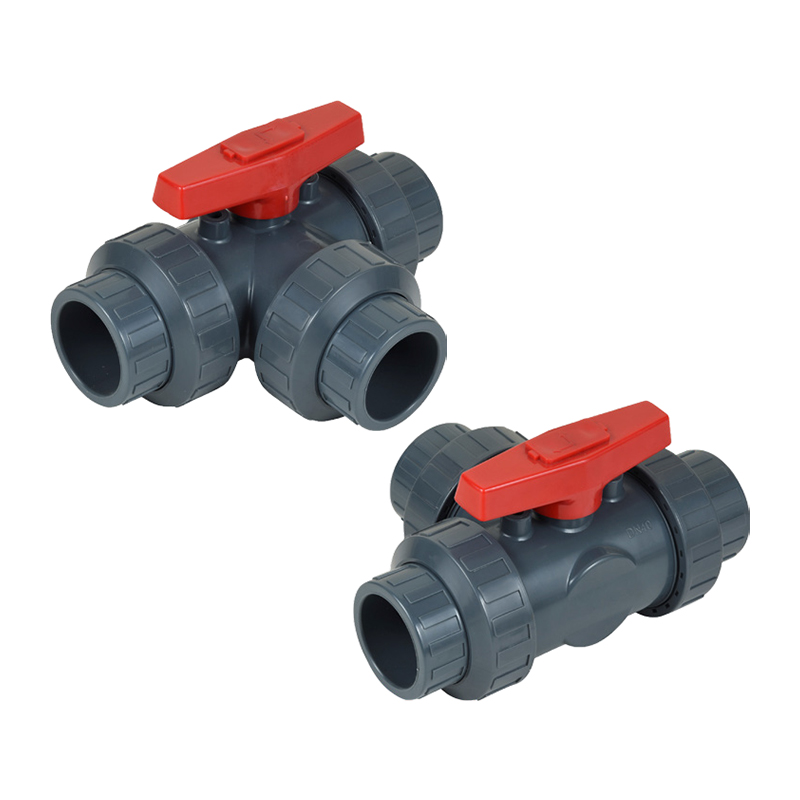

Manuaalinen kolmitieventtiili
Kolmitiekäsiventtiilit voidaan jakaa "T-tyypin" ja "L-tyypin" rakenteisiin, jotka sopivat nesteen suunnan vaihtamiseen tai monikanavakytkennän toteuttamiseen. Sitä käytetään enimmäkseen sekoitus-, kierto- tai ohitusjärjestelmissä, ja sitä käytetään laajalti LVI-, elintarvike- ja putkijohdoissa. Joustava toiminta, monipuolinen rakenne, voidaan yhdistää palloventtiileihin, tulppaventtiileihin ja muihin suunnittelumuotoihin.

Mitä eroa manuaalisilla palloventtiileillä ja manuaalisilla luistiventtiileillä on rakenteessa ja tiivistysmenetelmässä?

Manuaaliset palloventtiilit ja manuaaliset sulkuventtiilit ovat kaksi yleistä putkilinjan sulkuventtiiliä, joita käytetään laajalti teollisuusjärjestelmissä, kuten öljy-, kemian-, metallurgiassa, sähkövoimassa ja rakentamisessa. Vaikka molemmilla on toiminnallisesti nesteen avaamisen ja sulkemisen rooli sekä kanavien katkaiseminen, niiden rakenteellisessa suunnittelussa, tiivistysperiaatteessa, suorituskyvyssä ja sovellettavissa skenaarioissa on olennaisia ​​eroja.
Rakenteelliset erot
Manuaalisen palloventtiilin rakenteellinen ydin on ontto pallo, joka ohjaa väliaineen päälle- ja poiskytkentää palloa pyörittämällä. Pallo on yleensä kiinteä metallipallo, jossa on reikä, joka on aksiaalisesti liitetty venttiilin karaan. Palloventtiili on yleensä neljänneskierrosrakenne, ja sen tarvitsee vain kääntyä 90° vaihtaakseen täysin avoimesta täysin kiinni. Venttiilin runkorakenne on enimmäkseen kaksi- tai kolmiosainen, mikä on kätevä huoltoon ja sisäosien vaihtoon. Pallon pinta on tarkasti työstetty ja toimii yhteistyössä tiivistysistukan kanssa tiivistysparin muodostamiseksi. Kokonaisrakenne on kompakti ja kevyt, mikä on helppo asentaa paikkoihin, joissa tilaa on rajoitetusti.
Käsikäyttöisen luistiventtiilin päärakenneosat ovat kiilan muotoiset tai yhdensuuntaiset portit, jotka avataan ja suljetaan nostamalla porttia pystysuoraan ylös ja alas. Portti nousee ja laskee venttiilin varren kierreliikettä pitkin, yleensä monikierrosrakenne, ja avautuminen ja sulkeminen on suhteellisen hidasta. Luistiventtiilin runko on yleensä kiinteä valukappale, jossa on syvä sisäontelo ja suuret rakenteelliset mitat. Koska portti on nostettava kokonaan venttiiliontelon yläosaan, jotta se aukeaa kokonaan, käsikäyttöisellä luistiventtiilillä on korkeammat tilan- ja käyttömomenttivaatimukset kuin palloventtiilillä.
Ero tiivistysmenetelmässä
Manuaalinen palloventtiili ottaa käyttöön kasvojen tiivistysrakenteen. Tiivistepari muodostuu pallon pinnan ja tavallisesti polytetrafluorietyleenistä (PTFE), vahvistetusta polymeeristä, metallista tai komposiittimateriaalista valmistetun tiivistysistukan välisestä kosketuksesta. Pallo pysyy aina kosketuksessa tiivistepinnan kanssa pyörimisen aikana, ja tehokas tiivistys saavutetaan kelluvan pallon tai kiinteän pallon avulla. Palloventtiilillä on erinomainen tiivistyskyky ja erittäin alhainen vuotosuhde, mikä sopii erityisen hyvin työolosuhteisiin, joissa on korkeat vaatimukset nollavuodosta. Joissakin huippuluokan palloventtiileissä on myös kaksisuuntainen tiivistys sekä palonkestävät ja antistaattiset rakenteet järjestelmän turvallisuuden parantamiseksi.
Manuaalinen luistiventtiili käyttää lankatiivisterakennetta. Tiivistepari muodostuu portin molemmilla puolilla olevista reunoista ja venttiilin istukan tiivistepinnasta. Tiivistyspinta on enimmäkseen valmistettu metallimateriaaleista, kuten seosteräs, kova seos ja Stellite. Tiivistys riippuu keskipaineen ja portin kiilakiristysvoiman yhteistyöstä, eikä tiivistysvaikutus ole yhtä hyvä kuin palloventtiilin matalapaineolosuhteissa. Avaus- ja sulkemisprosessin aikana portin ja venttiilin istukan välisen voimakkaan kitkan ansiosta se on helppo käyttää, ja käsittelyn ja kokoonpanon tarkkuusvaatimukset ovat korkeat. Joissakin luistiventtiileissä käytetään elastisia portteja tai paineen itsetiivistyviä rakenteita tiivistyksen parantamiseksi, mutta niiden yleinen tiivistyskyky on silti hieman huonompi kuin palloventtiileillä.
Erot avaus- ja sulkemissuorituskyvyssä
Manuaalinen palloventtiili avautuu ja sulkeutuu nopeasti, sillä on pieni vääntö ja helppokäyttöinen. Sen kiertokulma on vain 90°, mikä sopii järjestelmiin, joita käytetään usein tai jotka vaativat nopeaa keskikatkaisua. Avaamisen ja sulkemisen aikana ei esiinny kitkaa, ja toiminta on vakaata, mikä sopii erityisen hyvin hätäpysäytystä vaativiin tilanteisiin.
Manuaalinen luistiventtiili avautuu ja sulkeutuu hitaasti, ja käsipyörää on käännettävä useita kertoja koko toiminnon suorittamiseksi. Portin pitkän ylös- ja alasliikkeen sekä venttiilivarren kierteen voimansiirtomekanismin mekaanisen häviön vuoksi käyttöprosessi on aikaa vievä ja työläs. Se ei sovellu toistuvaan avaamiseen ja sulkemiseen, mutta sillä on luotettavat pitkäaikaiset tiivistysominaisuudet halkaisijaltaan suurissa, matalataajuisissa putkistojärjestelmissä.
Soveltamisalan erot
Manuaalinen palloventtiili sopii putkistojärjestelmiin, jotka vaativat nopeaa avaamista ja sulkemista, hyvää tiivistystä ja pientä virtausvastusta. Se soveltuu erityisesti teollisuudenaloille, joilla on tiukka vuotovalvonta, kuten maakaasu, jalostettu öljy, hienokemikaalit, lääketeollisuus ja vedenkäsittely. Siinä on kompakti rakenne ja joustava asennus, ja se sopii laitteisiin tai haaraputkiin, joissa on rajoitettu tila.
Manuaaliset luistiventtiilit soveltuvat runkoputkiin, joissa on suuri halkaisija, matalataajuuksiset toiminnot ja pienet painemuutokset. Niitä käytetään laajalti vesilaitosten, lämmitys-, sähkö-, metallurgia- ja muiden järjestelmien pääventtiiliasennossa, ja ne soveltuvat erityisen hyvin käytettäväksi katkaisulaitteina. Sen virtausvastus on erittäin alhainen, ja täysin avoimessa tilassa painehäviö ei juuri tapahdu, mikä on ystävällisempi pitkän matkan voimansiirtojärjestelmille.
Virtauskapasiteetti ja painehäviö
Manuaalisen palloventtiilin pallon sisällä oleva kanava on usein suunniteltu täysreikäiseksi. Väliaineella ei ole juuri mitään virtausvastusta kulkiessaan venttiilin läpi, eikä ilmeistä painehäviötä synny. Sillä on vain vähän vaikutusta järjestelmän tehokkuuteen ja se soveltuu tehokkaaseen siirtoon vaativiin prosessivirtoihin.
Manuaalisilla luistiventtiileillä on myös pieni virtausvastus täysin avoimessa tilassa, mutta ne ovat alttiita turbulenssille ja tärinälle, kun ne avataan osittain tai epätäydellisesti. Palloventtiileihin verrattuna niiden paikalliset rakenteet aiheuttavat todennäköisemmin keskieroosiota, mikä puolestaan ​​vaikuttaa tiivistepinnan käyttöikään.

Kuinka valita manuaaliset venttiilit elintarvike- tai lääketeollisuudelle

Elintarvike- ja lääketeollisuudessa manuaaliset venttiilit eivät ainoastaan ​​suorita perusavaamis-, sulkemis-, säätö- ja leikkaustoimintoja, vaan liittyvät myös tuoteturvallisuuteen, puhtauteen ja tuotannon vaatimustenmukaisuuteen. Koska näillä teollisuudenaloilla on erittäin korkeat vaatimukset hygienia-, materiaali- ja saastumisenestokyvylle, valinnassa on noudatettava tiukasti asiaankuuluvia alan standardeja ja otettava täysin huomioon tekijät, kuten väliaineen ominaisuudet, prosessin virtaus, puhdistus- ja desinfiointimenetelmät sekä venttiilirakenteen materiaalit.
Rakennesuunnittelu, joka täyttää hygieniastandardit
Elintarvike- ja lääketeollisuudella on erittäin korkeat vaatimukset laitepintojen puhtaudelle. Manuaalisilla venttiileillä on oltava sellaisia ​​ominaisuuksia kuin ei kuolleita kulmia, ei pidättymistä ja helppo puhdistaa. Valittaessa tulee asettaa etusijalle venttiilituotteet, jotka täyttävät hygieniasertifikaatit, kuten EHEDG (European Hygienic Engineering Design Group), 3-A (American Dairy Hygiene Association Standards) ja FDA (American Food and Drug Administration). Venttiilin ontelon tulisi olla täysreikäinen sen varmistamiseksi, että väliaine virtaa tasaisesti ilman retentiota; sisäpinta tulee kiillottaa elektrolyyttisesti ja karheus tulee säätää arvoon Ra ≤ 0,4 μm bakteerien tarttumisen välttämiseksi.
Venttiilin runkomateriaalien ja tiivistemateriaalien valinta
Materiaalin valinta vaikuttaa suoraan venttiilin korroosionkestävyyteen, lämpötilan kestävyyteen ja bioyhteensopivuuteen. Elintarvike- ja lääketeollisuus suosittelee 316L ruostumattoman teräksen käyttöä venttiilirungon päämateriaalina sen erinomaisen korroosionkestävyyden ja hitsattavuuden vuoksi sekä sen kyvyn kestää CIP (Clean-in-Place) ja SIP (Sterilize in-Place) -järjestelmissä yleisesti käytettyjä happo-, alkali- ja korkean lämpötilan höyryympäristöjä. Tiivisteet on valmistettava FDA-sertifioidusta elintarvikelaatuisesta polytetrafluorietyleenistä (PTFE), EPDM:stä (etyleenipropyleenidieenimonomeerikumi) tai FKM:stä (fluorikumi) ja muista materiaaleista, joilla on hyvä kemiallinen kestävyys ja lämmönkestävyys, jotta väliaine ei ole kontaminoitunut.
Helppo CIP/SIP-puhdistus ja sterilointi
Elintarvikkeiden ja lääkkeiden valmistuksen aikana putkisto on puhdistettava säännöllisesti paikallaan (CIP) ja höyrysteriloitava paikallaan (SIP). Venttiilin rakenteen on oltava yhteensopiva tämän tyyppisen puhdistuksen kanssa. Harkitse valitessasi, onko venttiilin ontelossa automaattinen tyhjennystoiminto, voiko se puhdistaa jäämiä, kestääkö tiiviste korkeaa lämpötilaa (≥150 °C) ja tukeeko venttiili sterilointijakson aikaa (yleensä yli 30 minuuttia). Kolmitieventtiilien, kalvoventtiilien ja aseptisten näytteenottoventtiilien rakenteet on optimoitu ja sopivat paremmin tällaisiin prosesseihin.
Suositellut saniteettiventtiilityypit, kuten kalvoventtiilit ja läppäventtiilit
Kalvoventtiilejä käytetään laajalti paikoissa, joissa on korkeat puhtausvaatimukset, koska niiden väliaineet koskettavat vain venttiilirungon sisäonteloa ja kalvomateriaalia. Sen rakenne on yksinkertainen eikä venttiiliontelossa ole retentioaluetta, mikä soveltuu erityisen hyvin korkeaviskoosisten, kiinteiden hiukkasten tai syövyttävien väliaineiden kuljettamiseen. Läppäventtiileillä on kompaktin rakenteen, keveyden ja nopean avautumisen ja sulkemisen ominaisuudet. Niitä käytetään usein matalapaine- tai korkeavirtaustilanteissa, erityisesti täyttöön, suodatukseen ja kuljetukseen. Saniteettiläppäventtiilit on yleensä varustettu pikalukitusliitännöillä, jotka on helppo purkaa, puhdistaa ja huoltaa paikan päällä ja jotka täyttävät GMP-vaatimukset.
Kytkentätavan tulee täyttää saniteettivaatimukset
Manuaalisten venttiilien liitäntätapa liittyy suoraan saniteettitiivisteen suorituskykyyn. Saniteettiliitosmenetelmiä, kuten puristintyyppiä, hitsaustyyppiä tai laippatyyppiä, tulisi suosia. Puristintyyppinen liitäntä voidaan nopeasti purkaa ja koota, ja se sopii usein puhdistettaviin laitteisiin; hitsaustyyppisellä liitoksella on hyvä rakenteellinen lujuus ja tiivistys, joka soveltuu pysyviin kokoonpanotilaisuuksiin; laippatyyppistä liitäntää käytetään enimmäkseen suurissa järjestelmissä, mutta saniteettilaippatiivisterakenne on valittava. Menetelmästä riippumatta tiivistyspinnan on säilytettävä prosessointitarkkuus ja pinnan viimeistely mikrobien kasvun välttämiseksi.
Sekoitumisen esto ja eräohjaus
Elintarvike- ja lääketeollisuuden monilaji- ja pienierätuotantoprosessit vaativat suurempaa luotettavuutta venttiilien kytkennässä ja tiivisteissä. Rakenteet, kuten kaksi-istukeventtiilit tai sekoittumisenestoventtiilit, tulee valita erien välisen ristikontaminaation estämiseksi. Venttiilissä tulee olla metallinen raja-asemointitoiminto, joka estää jäämiä tai sekoittumista väärinkäytöstä; samalla sen pitäisi tukea prosessiparametrien tallennusta GMP-jäljitettävyysvaatimusten täyttämiseksi.
GMP- ja validointivaatimusten noudattaminen
Lääketuotannon hyvän valmistustavan (GMP) vaatimusten mukaan laitteistolla tulee olla hyvä todennettavuus ja yhtenäisyys. Valitulla manuaalisella venttiilillä tulee olla validointiasiakirjat, mukaan lukien materiaalisertifiointi, tiivistemateriaalin testausraportti, painetestiraportti, pinnan karheustodistus, asennuspiirustukset jne. Samanaikaisesti valmistajan on toimitettava IQ (asennuksen vahvistus)/OQ (toiminnan vahvistus)/PQ (suorituskyvyn vahvistus) asiakirjatuki täyttääkseen laadunhallintajärjestelmän tarkistuksen.
Korroosionkestävyys ja käyttöiän arviointi
Elintarviketeollisuuden yleisillä väliaineilla, kuten maitotuotteilla, mehulla, soijakastikkeella ja alkoholilla, on tietty happamuus ja emäksisyys; lääketeollisuudessa, kuten etanoli, vetyperoksidi ja happodesinfiointiaineet, ovat erittäin syövyttäviä. Venttiilin rakenteen on kestettävä pitkäaikaista puhdistusaineiden ja kemiallisten reagenssien aiheuttamaa eroosiota ja samalla varmistettava käyttöikä. Se on rec
