Kuinka venttiililiittimet luovat luotettavia liitoksia teollisuusputkijärjestelmissä?

Teollisuusventtiilit valitaan yleensä paineen, lämpötilan, virtauskapasiteetin ja kemikaalinkestävyyden mukaan. Monet putkistohäiriöt alkavat kuitenkin liitännästä eikä venttiilirungon sisältä. Huonosti kohdistettu liitos, liian kiristetty muovikierre tai epätasaisesti puristettu laipan tiiviste voi aiheuttaa vuotoa, vaikka itse venttiili pysyy hyvässä kunnossa.

Venttiililiittimet liitä venttiilit putkiin, pumppuihin, säiliöihin, suodattimiin, instrumentteihin ja käsittelylaitteisiin. Syövyttävässä nestejärjestelmässä Muoviset venttiililiittimet tarjoavat yhteensopivia liitäntävaihtoehtoja termoplastisille venttiileille ja putkille ja vähentävät samalla suojaamattomiin metallikomponentteihin liittyviä korroosio-ongelmia.

Luotettavat venttiililiitännät vaativat muutakin kuin nimellishalkaisijan. Asennusmateriaali, paineluokka, liitäntästandardi, tiiviste, asennuslinjaus ja huoltovaatimukset on kaikki tarkistettava. Ningbo Baodi Plastic Valve Co., Ltd. juontaa juurensa vuoteen 1979, ja sillä on yli neljän vuosikymmenen kokemus teollisista muoviventtiileistä ja putkistotuotteista. Tämä kokemus tukee venttiilien, liitososien ja putkimateriaalien koordinoitua valintaa osana yhtä nesteenhallintajärjestelmää.

Venttiililiittimet

Mitä ovat venttiililiittimet?

Venttiililiittimet are components used to connect a valve to a pipe, another fitting, a pump, a tank or an instrument branch. They may form part of the valve end structure or be supplied as separate connection accessories.

Yleisiä venttiililiittimiä ovat liitospäät, laipat, kierreadapterit, pistorasialiittimet, sulatuspäät, supistimet, holkit ja materiaalin siirtoliittimet. Niiden päätarkoitus on luoda turvallinen virtauskanava samalla kun venttiili voi suorittaa eristämisen, ohjauksen tai säädön.

Putkiliitäntä: Venttiililiittimet connect the inlet and outlet of a valve to the surrounding pipeline.

Koko muunnos: Supistimet ja holkit mahdollistavat venttiilin kytkemisen eri putken halkaisijaan.

Yhteyden muunnos: Adapterit voivat muuttaa pistorasian päät kierteiksi, laipoiksi tai liitosliitoksiksi.

Pääsy huoltoon: Liitännät ja laipat mahdollistavat venttiilien irrottamisen leikkaamatta pitkiä putkiosia.

Tiivistystuki: Venttiililiittimet provide surfaces or grooves for O-rings, gaskets and thread-sealing materials.

Venttiililiittimet are not always identical to ordinary pipe fittings. A pipe elbow mainly changes flow direction, while a valve connection must also account for valve weight, operating torque, service access and sealing loads.

Ningbo Baodi Plastic Valve Co., Ltd. valmisti ensimmäisen muovikalvoventtiilinsä vuonna 1979. Tuote läpäisi Kemianteollisuusministeriön teknisen arvioinnin vuonna 1983. Tällaisen teollisuusventtiilin kehittäminen vaati huomiota paitsi venttiilin runkoon, myös sen paineliitäntään ympäröivään putkistoon.

Muoviset venttiililiittimet

Mitä ovat muoviset venttiililiittimet?

Muoviset venttiililiittimet ovat teollisia liitoskomponentteja, jotka on valmistettu materiaaleista, kuten PVC, CPVC, PP ja PVDF. Ne on suunniteltu yhdistämään kestomuoviventtiilejä, putkia ja laitteita järjestelmissä, joissa käsitellään vettä, happoja, emäksiä, suolaliuoksia, teollisuusjätevettä ja muita yhteensopivia nesteitä.

Muoviset venttiililiittimet can reduce corrosion at connection points and simplify installation because they have relatively low weight. They are also useful when a project requires consistent materials across the valve body, pipe and fitting.

Teollisia muovisia venttiililiittimiä ei pidä käsitellä tavallisina paineettomina lisävarusteina. Ne edellyttävät määritellyt mitat, paineluokat, lämpötilarajat ja yhteensopivat tiivistysrakenteet.

Korroosionkestävyys: Sopivat muovit kestävät monia kemikaaleja, jotka voivat hyökätä suojaamattomiin metalliliittimiin.

Alempi paino: Muoviliittimet on helpompi käsitellä, etenkin suurempien venttiilien ja laitteiden ympärillä.

Järjestelmän yhteensopivuus: Ne voidaan yhdistää termoplastisiin putkiin, venttiileihin ja laippoihin.

Huollon joustavuus: Liitos- ja laipparakenteet tarjoavat irrotettavat liitoskohdat.

Myös rajoitukset on otettava huomioon. Painekyky normaalisti laskee lämpötilan noustessa. Muovikierteet voivat halkeilla, kun niitä kiristetään liikaa, eikä suuria automaattiventtiilejä saa tukea vain liitetyistä liittimistä.

Vuonna 2006 Ningbo Baodi Plastic Valve Co., Ltd. laajensi tuotevalikoimaansa kattamaan teollisuusmuoviputket ja -liittimet. Yrityksestä tuli myös yksi ensimmäisistä kotimaisista yrityksistä, jotka käyttivät CPVC:tä teollisuusluokan putkistoventtiileissä, mikä auttoi käyttäjiä koordinoimaan muovisten venttiilien liitososia yhteensopivien putkien ja venttiilirunkojen kanssa.

Venttiililiitosten päätyypit

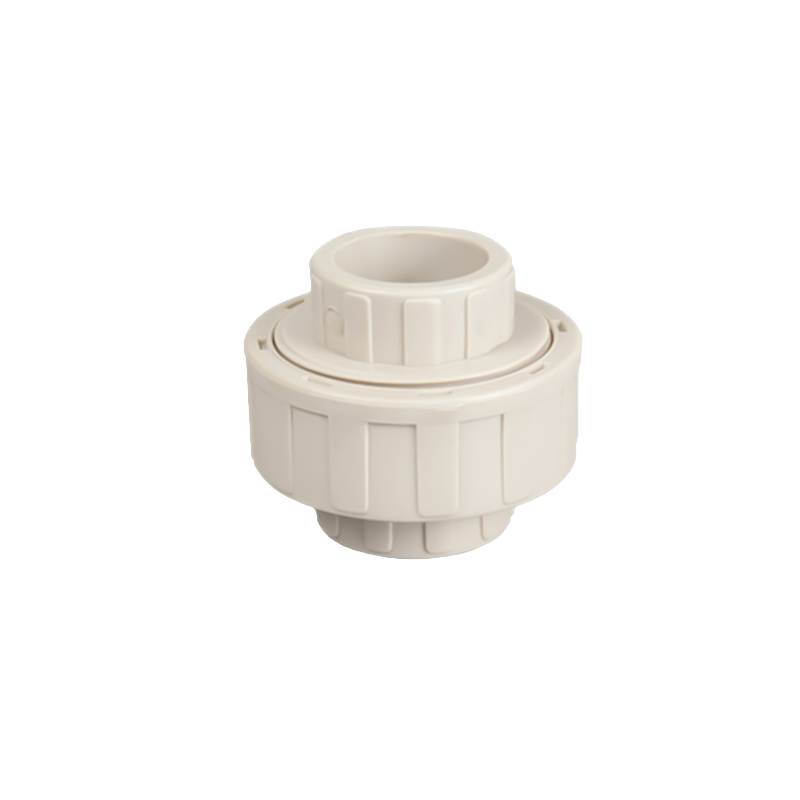

Unionin varusteet

Liitosliitin muodostaa irrotettavan venttiililiitoksen. Tyypillinen rakenne sisältää kaksi päätyliitintä, liitosmutterin ja O-renkaan tai tiivisteen.

Union Valve Fittings mahdollistaa venttiilin irrottamisen putkea leikkaamatta. Ne asennetaan yleensä palloventtiilien, kalvoventtiilien, suodattimien ja säännöllistä tarkastusta vaativien laitteiden ympärille.

Putken kahden pään on pysyttävä luonnollisesti kohdakkain. Liitosmutterin kiristäminen offset-putkia vasten voi aiheuttaa taivutusjännityksen venttiilin runkoon ja liittimen päihin.

Tiivisterenkaan tulee istua oikein urassaan. Lika, naarmut, vääntyminen tai kemiallinen turpoaminen voivat estää tasaisen puristumisen ja aiheuttaa vuotoja.

Laippaliittimet

Laippaliittimiä käytetään laajalti suuriin venttiileihin, pumppuihin, säiliöihin ja käsittelylaitteisiin. Tyypillinen laippaliitäntä sisältää kaksi liitäntäpintaa, tiivisteen, pultit ja mutterit.

Laipat mahdollistavat kätevän purkamisen, mutta niiden standardien on vastattava. Samanlaiset ulkohalkaisijat eivät takaa samoja pultin ympyröitä, reikien määrää, paineluokkia tai tiivistyspintoja.

Ningbo Baodi Plastic Valve Co., Ltd. keksi yksiosaisen laippapalloventtiilin vuonna 1992. Rakennetta käytettiin myöhemmin laajalti kemianteollisuudessa. Sen integroitu laippamuoto heijastaa vakaiden ja huollettavien venttiililiitosten tärkeyttä teollisuuden muoviputkissa.

Kierreliittimet

Kierteitettyjä venttiililiittimiä käytetään pääasiassa pienempiin putkikokoihin, instrumentteihin ja apuhaaroihin. Niissä voi olla sisäkierteitä, ulkokierteitä tai supistuskierreyhdistelmiä.

Muovilangat vaativat valvottua kiristystä. Liiallinen voima voi halkaista naarasliittimen, varsinkin kun muoviliittimeen on asennettu jäykkä metallinen ulkokierre.

Tiivistemateriaalin tulee olla yhteensopivaa sekä muovin että prosessinesteen kanssa. Liiallinen tiivisteteippi voi lisätä radiaalista jännitystä ja vahingoittaa liitosta.

Pistorasian liittimet

Pistorasiat yhdistävät putken ja venttiilin limittäisen pistorasian kautta. PVC- ja CPVC-liitoksissa voidaan käyttää yhteensopivaa liuotin-sementtiprosessia.

Putki on leikattava neliömäiseksi, puhdistettava ja valmisteltava liitosmenettelyn mukaisesti. Asennussyvyys ja kovettumisaika vaikuttavat suoraan liitoksen lujuuteen.

Fusion-liittimet

Fuusioliittimiä käytetään yleisesti PP- ja PVDF-putkien kanssa. Putki- ja liitospintoihin kohdistetaan lämpöä ennen niiden liittämistä valvotuissa olosuhteissa.

Lämmityslämpötilaa, aikaa, painetta ja suuntausta on valvottava. Liiallinen kuumennus voi pienentää sisäreikää, kun taas riittämätön lämmitys voi aiheuttaa heikon liitoksen.

Adapteriliittimet

Adapterit yhdistävät erikokoisia putkia, materiaaleja tai päätystandardeja. Ne voivat yhdistää muoviventtiilin metallipumppuun, pistorasiaputken kierteitettyyn instrumenttiin tai termoplastisen järjestelmän toiseen.

Sovittimen valinnassa tulee ottaa huomioon paine, lämpötila, kemiallinen yhteensopivuus, laitteen paino ja lämpölaajenemisen erot.

Venttiilin asennustyypin vertailu

Liitäntätyyppiä ei pidä valita vain asennuksen mukavuuden vuoksi. Paineen, väliaineen, huoltotiheyden ja käytettävissä olevan työtilan tulee myös ohjata päätöstä.

Muovisissa venttiililiittimissä käytetyt materiaalit

PVC-muoviset venttiililiittimet

PVC-muoviset venttiililiittimet are commonly used in ambient-temperature water treatment and selected chemical-transfer systems.

PVC tarjoaa kevyen painon, sileän sisäpinnan ja kestävyyden monille hapoille, emäksille ja suolaliuoksille. Sen painekapasiteetti laskee lämpötilan noustessa, eikä se sovi jokaiselle liuottimelle.

CPVC muoviset venttiililiittimet

CPVC tarjoaa korkeamman lämpötilan kuin tavallinen PVC monissa teollisissa sovelluksissa. Sitä voidaan käyttää valituissa kuumavesi-, kemian- ja käyttövesiputkissa.

Putken, venttiilin, liitososan ja liitosmassan tulee kaikkien olla sopivia CPVC-huoltoon. Ningbo Baodi Plastic Valve Co., Ltd. aloitti CPVC:n käytön teollisuuslaatuisissa putkistoventtiileissä laajennettuaan putkistotuotevalikoimaansa vuonna 2006.

PP muoviset venttiililiittimet

PP-liittimet soveltuvat moniin happoihin, emäksiin ja jätevesisovelluksiin. Materiaalilla on alhainen tiheys ja se yhdistetään yleensä sulatuksella, laippoilla tai liitoksilla.

Käyttöpaine tulee tarkistaa todellisessa nesteen lämpötilassa. Myös matalan lämpötilan iskuolosuhteet ja tukivälit tulee ottaa huomioon.

Muoviset PVDF-venttiililiittimet

Muoviset PVDF-venttiililiittimet are used for demanding chemical and high-purity fluid systems. They provide broad chemical resistance and useful temperature capability.

Fuusiolaatu, puhtaus ja materiaalin jäljitettävyys ovat erityisen tärkeitä, kun vaaditaan kontaminaatioiden hallintaa.

Materiaalien vertailu

Ningbo Baodi Plastic Valve Co., Ltd. toimittaa laajan valikoiman teollisuuden termoplastisia venttiileitä ja putkistoluokkia. Tämä mahdollistaa rungon, liitoskappaleen ja putkimateriaalin valinnan koordinoiduksi yhdistelmäksi yksittäisten tuotteiden sijaan.

Venttiilipään liitännät ja porttistandardit

Pistorasia päättyy

Pistorasiat valmistetaan tietylle putken ulkohalkaisijalle ja sisäänvientisyvyydelle. Saman nimelliskoon omaava putki ei välttämättä sovi, jos se noudattaa toista mittajärjestelmää.

Sen vuoksi pistorasian mitat ja putkistandardi tulee varmistaa ennen asennusta.

Kierteitetyt päät

Kierreliitännät voivat käyttää yhdensuuntaisia tai kartiomaisia kierremuotoja. Erilaisia ​​lankastandardeja ei pidä pakottaa yhteen.

Osittain kiinnittynyt kierre voi näyttää kireältä, mutta tarjoaa rajoitetun lujuuden ja epäluotettavan tiivistyksen. Kierteen nousun, suunnan, tehollisen pituuden ja tiivistystavan on oltava samat.

Laipalliset päät

Laipalliset venttiililiittimet edellyttävät yhteensopivaa nimellishalkaisijaa, paineluokkaa, pulttireikäkuviota ja tiivistyspintaa.

Tiivisteen tulee peittää tarkoitettu tiivistysalue estämättä virtauskulkua. Pulttien on tarjottava riittävä kiinnitys ilman liiallista kuormitusta muovilaippaan.

Liitto päättyy

Liitospäät on suunniteltu yhteensovitetuiksi kokoonpanoiksi. Mutterin, päätyliittimen, O-renkaan ja tiivisteuran on oltava yhteensopivia.

Eri liitosrakenteiden osia ei pidä sekoittaa vain siksi, että niiden halkaisijat näyttävät samanlaisilta. Pienet mittaerot voivat aiheuttaa vuotoja.

Ningbo Baodi Plastic Valve Co., Ltd. on muovikalvoventtiilien kansallisen standardin ja kemianteollisuuden standardien pääasiallinen laatija useille muoviventtiililuokille. Standardoidut liitosmitat tukevat luotettavaa asennusta ja vaihtoa.

Supistimet, holkit ja koon siirrokset

Reducing Valve Fittings yhdistää halkaisijaltaan erikokoisia venttiilejä ja putkia. Supistin voi olla samankeskinen pitäen molemmat putken keskilinjat kohdakkain, tai epäkeskinen, siirtämällä siirtymän toista puolta.

Oikea järjestely riippuu virtaussuunnasta, vedenpoistovaatimuksista ja mahdollisuudesta jäädä ilmaa tai sedimenttiä.

Supistusholkit sopivat suurempien hylsyjen tai kierreaukkojen sisään. Ne tarjoavat kompaktin koon muunnoksen, mutta useita holkkeja ei tule tarpeettomasti sisäkkäin, koska jokainen lisäliitäntä luo uuden mahdollisen vuotokohdan.

Venttiilin ei aina tarvitse vastata pääputken kokoa. Säätöventtiili voi olla pienempi, kun vaadittu virtauskerroin ja painehäviö sitä vaativat. Eristysventtiili valitaan yleensä tarpeettoman rajoituksen välttämiseksi.

Nopeuden muutos: Halkaisijan pienentäminen lisää virtausnopeutta.

Painehäviö: Äkilliset siirtymät luovat paikallista lisävastusta.

Hiukkasten käyttäytyminen: Väärä pelkistimen suuntaus voi edistää sedimentin kerääntymistä.

Laitteen lataus: Raskaat venttiilit pienennysten lähellä tarvitsevat erillisen tuen.

Tiivisteet, tiivisteet ja O-renkaat

Liitos- ja laippaliitokset riippuvat usein elastomeeri- tai fluoripolymeeritiivisteistä. Yhteensopiva liitosrunko voi silti vuotaa, jos valittu tiivistemateriaali turpoaa, kovettuu tai menettää puristusta.

EPDM tiivisteet

EPDM:ää käytetään yleisesti vedenkäsittelyssä ja valituissa kemiallisissa järjestelmissä. Se toimii hyvin monien vesipohjaisten ja emäksisten nesteiden kanssa, mutta se ei yleensä sovellu öljyöljyille.

FKM tiivisteet

FKM kestää useita öljyjä ja kemiallisia nesteitä. Se voi olla sopiva myös joihinkin korkeampiin lämpötiloihin, mutta sen ei pidä olettaa olevan yhteensopiva kaikkien voimakkaiden alkalisten väliaineiden kanssa.

NBR-tiivisteet

NBR:ää käytetään laajasti öljyn, paineilman ja valikoitujen teollisuusnesteiden kanssa. Sen kestävyys vahvoja hapettavia kemikaaleja vastaan ​​on rajallinen.

PTFE tiivisteet

PTFE tarjoaa laajan kemiallisen kestävyyden ja sitä käytetään yleisesti syövyttävien nesteiden laippaliitoksissa. Se vaatii sopivaa laipan tukea ja hallittua puristusta.

Tiivistemateriaalien vertailu

Ningbo Baodi Plastic Valve Co., Ltd. on palvellut kymmeniä tuhansia yrityksiä kotimaisilla ja kansainvälisillä markkinoilla. Eri toimialoilta saadut kokemukset osoittavat, että tiivistemateriaali on usein yhtä tärkeä kuin venttiilirunko tai muoviset venttiililiittimet.

Paine, lämpötila ja mekaaniset kuormat

Paineluokitus

Venttiililiittimet must withstand normal operating pressure, maximum system pressure and temporary pressure surges.

Alimman arvoinen komponentti määrittää järjestelmän rajan. Pieniä supistuksia, instrumenttien sovittimia ja liitospäitä ei pidä jättää huomiotta.

Lämpötilan alentuminen

Muovimateriaalit menettävät yleensä painekykynsä lämpötilan noustessa. Tiivisteet voivat myös pehmentää, kovettua tai menettää joustavuuttaan.

Ympäristön lämpötilalle ilmoitettua paineluokitusta ei tule käyttää suoraan kuumempaan prosessiin.

Mekaaniset kuormat

Venttiililiitännät voivat altistua putken painolle, venttiilin painolle, toimilaitteen painolle, lämpöliikkeelle, laitteiden tärinälle ja kohdistusrasitukselle.

Muoviset venttiililiittimet should not carry the full weight of a large automatic valve. Independent brackets should support the valve and actuator.

Putkien tukien tulee myös sallia suunniteltu lämpöliike. Väärään asentoon asennettu jäykkä puristin voi siirtää jännitystä liitokseen tai laippaan.

Ningbo Baodi Plastic Valve Co., Ltd:llä on kansallinen erikoislaitteiden paineputkien komponenttien valmistuslisenssi. Tämä kuvastaa hallitun paineen suorituskyvyn, materiaalinhallinnan ja mittavakauden tärkeyttä teollisuusputkistotuotteissa.

Venttiililiitosten kemiallinen yhteensopivuus

Kemiallisen yhteensopivuuden on katettava kaikki liitoksen osat, mukaan lukien liitosrunko, liitosmutteri, laippa, O-rengas, tiiviste, kierretiiviste, liima, sulatusalue ja liitetyt venttiilikomponentit.

Vaadittavat prosessitiedot sisältävät kemiallisen nimen, pitoisuuden, lämpötilan, paineen, kosketusajan, puhdistusmenetelmän, kemialliset seokset ja kiintoainepitoisuuden.

Pinnan halkeilu: Tämä voi viitata kemialliseen hyökkäykseen, liialliseen rasitukseen tai sopimattomaan lämpötilaan.

Muovin pehmennys: Pehmeä pinta voi osoittaa, että sovitusmateriaali ei ole yhteensopiva nesteen kanssa.

O-renkaan turpoaminen: Tiivisteen laajeneminen voi lisätä käyttökitkaa ja aiheuttaa liitosvuodon.

Jatkuva vuoto: Toistuva vuoto voi viitata vaurioituneeseen pintaan, materiaalien epäsopimattomuuteen tai putken kohdistusvirheeseen.

Liitäntä voi toimia oikein tuotannon aikana, mutta epäonnistua kuumapuhdistuksen aikana. Väliaikaiset puhdistuskemikaalit olisi siksi sisällytettävä yhteensopivuusarviointiin.

Irrotettavat ja pysyvät venttiililiitännät

Irrotettavat liitännät

Liitos- ja laippaliitännät mahdollistavat venttiilien poistamisen putkea leikkaamatta. Ne ovat hyödyllisiä suodattimien, pumppujen, instrumenttien ja laitteiden ympärillä, jotka vaativat säännöllistä huoltoa.

Lisätiivistepinnat vaativat oikean asennuksen ja määräaikaistarkastuksen.

Pysyvät yhteydet

Liuotinsementtiholkit, holkkisulatusliitokset ja päittäisliitokset luovat kompakteja liitoksia, joissa on vähemmän irrotettavia tiivisteitä.

Ne sopivat kohteisiin, joissa venttiiliä ei todennäköisesti tarvitse poistaa usein. Vaihto saattaa edellyttää putken osan leikkaamista ja uudelleen rakentamista.

Yhteyden valitseminen

Päätöksessä tulee ottaa huomioon venttiilien huoltotiheys, putken halkaisija, asennustila, nestevaara, järjestelmän paine, laitteiden poistovaatimukset ja käytettävissä olevat liitoslaitteet.

Vaikka käytettäisiin pysyviä venttiililiittimiä, liitokset tai laipat voidaan sijoittaa lähelle tärkeitä laitteita tulevan huollon helpottamiseksi.

Muovisten venttiililiittimien asennusohjeet

Tarkista komponentit

Tarkista liittimet halkeamien, muodonmuutosten, vaurioituneiden kierteiden ja tiivistysuravirheiden varalta. Vahvista materiaali, koko, paineluokka ja liitäntästandardi.

Puhdista pinnat

Poista öljy, pöly, muoviosat ja vanhat tiivistemateriaalit. Muhvi-, liima- ja fuusiopintojen tulee pysyä kuivina ja puhtaina.

Säilytä luonnollinen suuntaus

Venttiilin, putken ja liittimen tulee olla kohdakkain ennen kiristämistä. Liitosmuttereita ja laippapultteja ei saa käyttää putkien vetämiseen paikoilleen.

Ohjaa kiristysvoimaa

Muovikierteitä, liitosmuttereita ja laippoja ei saa kiristää liikaa. Laippapultit tulee kiristää asteittain ristikkäin.

Anna kovettua tai jäähtyä

Liuotin-sementtiliitokset vaativat riittävän kovettumisen, kun taas fuusioliitokset tarvitsevat riittävän jäähdytyksen ennen kuormitusta tai painetestausta.

Ningbo Baodi Plastic Valve Co., Ltd. on saanut ISO 9001-, ISO 14001- ja ISO 45001 -sertifikaatit. Valvottu valmistus tukee vakaata tuotteen laatua, mutta kenttäasennus on edelleen välttämätöntä venttiililiitosten suorituskyvyn kannalta.

Painetestaus ja vuotojen tarkastus

Varmista ennen testausta, että liimasaumat ovat kovettuneet ja sulatetut liitokset jäähtyneet. Tarkista venttiilien asennot, putkituet, laippapultit, painemittarit ja ilmanpoistokohdat.

Täytä järjestelmä hitaasti hyväksytyllä testiväliaineella ja vapauta jäänyt ilma korkeista kohdista. Painetta tulee lisätä asteittain sen sijaan, että se kohdistettaisiin yhdessä vaiheessa.

Liitospäät, kierreliitokset, laipat, sovittimet ja supistimet on tarkastettava jokaisen painevaiheen aikana.

Vuotavaa liitosta ei aina tule korjata lisäkiristämällä. Liiallinen voima voi suurentaa halkeamia tai muuttaa tiivistepinnan muotoa.

Todellinen syy voi olla väärä O-rengas, vaurioitunut tiiviste, kohdistusvirhe, yhteensopimaton materiaali tai liitäntästandardien epäsopivuus.

Yleiset venttiilin asennusongelmat ja vianetsintä

Liiton yhteisvuoto

Mahdolliset syyt: Kiertynyt O-rengas, likaa tiivisteurassa, väärin kohdistetut putken päät, sopimaton tiivistemateriaali tai väärä liitosmutterin kiristys.

Laipan vuoto

Mahdolliset syyt: Epätasainen pultin kuormitus, vaurioituneet tiivistepinnat, väärät tiivisteen mitat, putken jännitys tai laipan muodonmuutos.

Lanka halkeilee

Mahdolliset syyt: Ylikiristys, liiallinen tiivisteteippi, ristiriitaiset kierrestandardit, tärinä tai rajoitettu lämpöliike.

Nivel Ulosveto

Mahdolliset syyt: Riittämätön pistorasian asennus, riittämätön sulatus, liiallinen aksiaalinen voima, huono ankkurointi tai epätäydellinen kovettuminen.

Toistuva tiivistevika

Mahdolliset syyt: Kemiallinen yhteensopimattomuus, liiallinen lämpötila, karkeat tiivistepinnat, taivutuskuormat tai väärät tiivisteen mitat.

Ningbo Baodi Plastic Valve Co., Ltd. vie teollisia termoplastisia tuotteita yli 60 maahan. Eri toimialoilta saadut kokemukset osoittavat, että toistuva liitosvuoto viittaa usein järjestelmän kuntoon eikä yksittäiseen vaurioituneeseen tiivisteeseen.

Huolto- ja vaihtosuunnittelu

Venttiililiitännät tulee tarkastaa vuotojen, halkeamien, värimuutosten ja löystymisen varalta. Suuret venttiilit, pumppuliitännät ja ulkoputket ansaitsevat lisähuomiota.

O-renkaita ja tiivisteitä, jotka ovat litistyneet, turvonneet, kovettuneet tai kemiallisesti vaurioituneet, ei saa käyttää uudelleen.

Ennen kokoamista tiivistepinnat tulee puhdistaa ja putken tulee palata luonnolliseen linjaan.

Kriittisissä järjestelmissä tulee säilyttää sopivat varaliitospäät, mutterit, O-renkaat, tiivisteet ja sovittimet. Varaosat tulee tunnistaa materiaalin, koon ja liitosrakenteen perusteella.

Eri liitosmalleista valmistettuja osia ei pidä vaihtaa vain siksi, että ne näyttävät samanlaisilta.

Huoltokirjanpidon tulee sisältää vuodon paikka, prosessineste, lämpötila, asennusmateriaali ja vaihtotiiviste. Toistuvat tapahtumat voivat paljastaa putken jännityksen, tärinän tai yhteensopivuusongelmia.

Muovisten venttiililiittimien tyypilliset sovellukset

Kemiallinen käsittely

Muoviset venttiililiittimet connect thermoplastic valves with chemical-transfer lines, tanks and processing equipment. Material and seal compatibility are the main concerns.

Vedenkäsittely

Liitos- ja laippaliitoksia käytetään suodattimien, annostelujärjestelmien, pumppujen ja vastahuuhtelulinjojen ympärillä. Irrotettavat liitännät yksinkertaistavat laitteiden huoltoa.

Jätevesijärjestelmät

Korroosionkestävät venttiililiittimet yhdistävät venttiilejä, suodattimia ja pumppuja, jotka käsittelevät teollisuusjätevettä. Suspendoituneet hiukkaset ja puhdistusvaatimukset tulee ottaa huomioon.

Säiliön ja pumpun liitännät

Laipat ja siirtymäadapterit yhdistävät muoviventtiilit laitesuuttimiin. Raskaissa venttiileissä ja pumpuissa tulee olla erilliset tuet.

Kastelu ja vesiviljely

Muoviliittimiä käytetään haaraventtiileissä, suodatinyksiköissä ja vedenjakelulaitteistoissa kosteissa ympäristöissä.

Automaattiset venttiilikokoonpanot

Automaattiset palloventtiilit, läppäventtiilit ja kalvoventtiilit voivat vaatia liitos-, laippa- tai sulatusliitäntöjä. Toimilaitteen painoa ja käyttömomenttia ei saa siirtää suoraan muovisiin venttiililiittimiin.

Usein kysyttyjä kysymyksiä venttiililiittimistä ja muovisista venttiililiittimistä

Ovatko venttiililiittimet samat kuin putkiliittimet?

Ei täysin. Tavalliset putkiliittimet muuttavat pääasiassa virtaussuuntaa, muodostavat haarautumia tai muuttavat putken kokoa. Valve Fittings keskittyy venttiilien asennukseen, poistoon, muuntamiseen ja tiivistämiseen.

Mitkä ovat yleisimmät muoviset venttiililiittimet?

Yleisiä tuotteita ovat liitospäät, laipat, pistorasialiittimet, kierreadapterit, supistusholkit, holkit ja liitosliittimet.

Kestävätkö muoviset venttiililiittimet painetta?

Teollisuuslaatuiset tuotteet kestävät painetta määritetyissä materiaali- ja lämpötilarajoissa. Alimman mitoituksen komponentti määrittää järjestelmän paineen.

Voivatko muoviliittimet liittää metalliventtiileihin?

Kyllä. Voidaan käyttää sopivia laippoja, kierreadapteja tai siirtymäliittimiä. Metallin paino, kierteiden kuormitus ja lämpölaajenemiserot on otettava huomioon.

Miksi liitosliitos vuotaa?

Yleisiä syitä ovat O-renkaan kohdistusvirhe, kontaminaatio, putken siirtymä, kemiallinen turpoaminen ja väärä mutterin kiristys.

Voidaanko vuotavaa muovilankaa kiristää edelleen?

Langan sokeaa kiristämistä ei suositella. Liiallinen voima voi suurentaa halkeamia. Kierteen muoto, tiiviste ja kohdistus on tarkastettava.

Mikä materiaali sopii parhaiten muovisiin venttiililiittimiin?

Kaikille sovelluksille ei ole universaalia materiaalia. PVC, CPVC, PP ja PVDF tulee valita nesteen, pitoisuuden, paineen ja lämpötilan mukaan.

Voidaanko eri liitososia sekoittaa?

Niitä ei pidä sekoittaa pelkästään ulkonäön perusteella. Mutterin, päätyliittimen, kierremuodon ja tiivistysuran on vastattava toisiaan.

Kuinka muoviset laippapultit tulisi kiristää?

Pultit tulee kiristää tasaisesti ristikkäin ja useassa vaiheessa. Liiallista kuormitusta tulee välttää.

Tarvitsevatko automaattiset venttiilit lisätukea?

Kyllä. Muoviset venttiililiittimet eivät saa kantaa toimilaitteen painoa ja käyttökuormia kokonaan.

Vaaditaanko painetestaus liittimen vaihdon jälkeen?

Sopiva vuoto- tai painetesti on suoritettava sen jälkeen, kun liitin on liitetty takaisin kriittiseen painejärjestelmään.

Mitä tietoja tarvitaan ennen valintaa?

Vaaditut tiedot sisältävät nestetyypin, pitoisuuden, lämpötilan, paineen, putken koon, venttiilin tyypin, päätystandardin, liitäntätavan, tiivistemateriaalin, huoltovaatimukset, ulkoiset kuormat ja asennusympäristön.
