Mukautettu True Union Ball Valve Toimittajat, OEM/ODM-tehdas

Täysi reikä, paksumpi seinämän paksuus, paineluokitus jopa PN16 (UPVC, CPVC, PVDF)
Lukituslaite (lisävaruste), Kahvan lukitus voidaan tehdä täysin auki (sulkemalla).
DN15-50 täydellistä tyhjiöpalvelua varten.
Venttiilin pituus ylittää HG-xx:n suunnitteluvaatimukset. Lisäksi kela on paksumpi pallo, paksumpi PTFE-tiiviste, vahvempi sisätulppa ja kierre.
voidaan helposti muuttaa manuaalisesta automaattiseksi ilman rungon vaihtamista.
Uusi pohjateline, jossa on reikä, mahdollistaa venttiilin kiinnittämisen pöytään tai paneeliin vain työntämällä metallisen sisäosan.
Irrottamalla kahva ja asettamalla korotetut korvakkeet kannattimeen mahdollistavat venttiilin helpon purkamisen.
Existing cases show that due to factors such as instaltion errors in factory pipelnes, it is easy to cause the union nut to be overstressed and leak or even be damaged. Siksi ei ole suositeltavaa käyttää venttiiliä, jonka liitosrakenne on yli DN50.

Osat

Materiaalit

Nivelet

PPH, UPVC, CPVC, PVDF, FRPP, PE

Unionin pähkinä

PPH, UPVC, CPVC, PVDF, FRPP

Runko

PPH, UPVC, CPVC, PVDF, FRPP

Istuimen tiiviste

EPDM/FPM/FFKM PTFE

Pallo

PPH, UPVC, CPVC, PVDF, FRPP

Sisäinen pistoke

PPH, UPVC, CPVC, PVDF, FRPP

Varsi

PPH, UPVC, CPVC, PVDF, FRPP

Kahva

ABS, PPG

Varsi O-ring

EPDM, FPM, FFKM

O-rengas

EPDM, FPM, FFKM

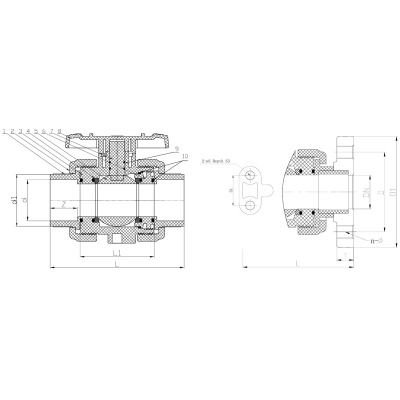

Mittataulukko (mm)

HG/DIN

DN	L1	pistorasian pää					Puskuhitsattu pää
		UPVC, CPVC			PPH, PVDF (hitsattu)		PE, PPH
		d	Z	L #	d	L #	d1	d	L
									Lyhyt	Pitkä
15	62	20	16	100	19.3	96	20	15.5	147	199
20	69	25	18.5	117	24.1	110	25	20.2	167	220
25	76	32	22	130	31	121	32	25.2	186	228
32	85	40	26	149	39	136	40	32.6	198	249
40	92	50	31	166	49	149	50	40.4	213	274
50	113	63	37.5	201	61.9	178	63	51.4	239	333
65	135	75	51	265	73.7	235	75	61.6	284	\
80	154	90	52	295	88.5	268	90	73.8	322	\
100	175	110	60	330	108.3	302	110	90	359	\

DN	s1	фs	s3	Langan pää		Laipallinen pää
				d	L (#)	D	n	ф	L
									UPVC, CPVC		PPH, PVDF
				HG/DIN					BAODI	DIN	BAODI	DIN
15	19	7.3/M8*M5	11	Rc1/2	108	65	4	14	140	130	136	130
20	19	7.3/M8*M5	11	Rc3/4	125	75	4	14	159	150	152	150
25	19	7.3/M8*M5	11	Rc1	138	85	4	14	186	160	177	160
32	30	9/M10*M6	15	Rc1-1/4	160	100	4	18	217	180	204	180
40	30	9/M10*M6	15	Rc1-1/2	177	110	4	18	244	200	227	200
50	30	9/M10*M6	15	Rc2	206	125	4	18	292	230	269	230
65	\	\	\	\	\	145	4	18	368	\	338	\
80	\	\	\	\	\	160	8	18	417	\	390	\
100	\	\	\	\	\	180	8	18	474	\	446	\

ANSI/JIS

DN	L1	s1	фs	s3	pistorasian pää
					UPVC, CPVC				PPH, PVDF (hitsattu)
					d		Z	L	d		L
					ANSI	JIS			ANSI	JIS
15	62	19	7.3/M8*M5	11	21.3	22	18	108	20.7	20.7	107
20	69	19	7.3/M8*M5	11	26.7	26	22	125	26	25	124
25	76	19	7.3/M8*M5	11	33.4	32	27	138	32.6	31	137
32	85	30	9/M10*M6	15	42.2	38	30	160	41.2	37	158
40	92	30	9/M10*M6	15	48.3	48	35	177	47	47	175
50	113	30	9/M10*M6	15	60.3	60	40	206	59	59	204
65	135	\	\	\	73	76	51	265	72	73.7	235
80	154	\	\	\	88.9	89	52	295	88	88	268
100	175	\	\	\	114.3	114	60	330	112.3	112.3	302

DN	Langan pää			Laipallinen pää
	d		L (#)	D		n		ф		L
										UPVC, CPVC	PPH, PVDF
	ANSI	JIS		ANSI	JIS	ANSI	JIS	ANSI	JIS	BAODI	BAODI
15	NPT1/2	PT1/2	108	60	70	4	4	16	15	148	147
20	NPT3/4	PT3/4	125	70	75	4	4	16	15	165	164
25	NPT1	PT1	138	79	90	4	4	16	15	178	177
32	NPT1-1/4	PT1-1/4	160	89	100	4	4	16	19	200	198
40	NPT1-1/2	PT1-1/2	177	98	105	4	4	16	19	217	215
50	NPT2	PT2	206	121	120	4	4	19	19	246	244
65	\	\	\	140	140	4	4	19	19	305	275
80	\	\	\	152	150	4	8	19	19	335	308
100	\	\	\	190	175	8	8	19	19	370	342

Todellisissa liitospalloventtiileissä yhdistyvät täysreikäinen virtausreitti irrotettavalla liitosliitännällä molemmissa päissä, mikä antaa kasveille venttiilin, joka tarjoaa vahvan paineen suorituskyvyn samalla, kun se on helppo huoltaa tai irrottaa linjasta.

Tärkeimmät ominaisuudet:
• Täysreikäinen rakenne paksummalla seinämänpaksuudella tukee paineluokituksia PN16 asti UPVC-, CPVC- ja PVDF-materiaaleissa.
• Valinnainen lukituslaite kiinnittää kahvan täysin avoimeen tai täysin suljettuun asentoon käytön turvallisuuden ja lukituksen varmistamiseksi.
• Koot DN15-50 on mitoitettu täyttämään tyhjiöpalvelua, mikä laajentaa soveltuvuuden alipaineisiin sovelluksiin.
• Rungon pituus ylittää HG-standardin suunnitteluvaatimukset, mikä mahdollistaa paksumman pallon, paksumman PTFE-tiivisteen ja vahvemman sisätulpan ja kierteen, mikä lisää pitkäkestoista kestävyyttä.
• Venttiili voidaan muuttaa käsikäyttöisestä automaattiseksi (pneumaattiseksi tai sähköiseksi) ilman rungon vaihtoa, mikä suojaa alkuperäistä asennusinvestointia automaatiotarpeiden kehittyessä.
• Pohjajalusta, jossa on asennusreikä, mahdollistaa venttiilin kiinnittämisen pöytään tai paneeliin pelkällä metallisisäkkeellä ilman ylimääräisiä kiinnikkeitä.
• Kahvan poistaminen ja korotettujen korvakkeiden asettaminen telineeseen mahdollistaa nopean, työkaluvalon purkamisen huoltoa varten.

Kenttäkokemus osoittaa, että tehtaan putkiston asennusvirheet voivat rasittaa liitosmuttereita epätasaisesti, mikä johtaa vuotoon tai muttereiden vaurioitumiseen ajan myötä suuremmissa kooissa. Tästä syystä liitosliitäntätyyliä suositellaan käytettäväksi aina DN50 asti, suuremmat halkaisijat palvelevat paremmin laipallisia palloventtiilejä.

Tyypillisiä käyttökohteita ovat prosessialustat, vedenkäsittelyjärjestelmät, tyhjiölinjat ja asennukset, jotka voidaan myöhemmin automatisoida, mikä tekee tästä venttiilistä joustavan valinnan insinööreille, jotka haluavat mahdollisuuden päivittää käyttömenetelmiä ilman putkiston uudelleensuunnittelua.

Lukituskahva
Rajakytkin – Palloventtiili
Varren jatkeet – palloventtiilit
Tuuletuspallo – palloventtiili
HDPE-pää
Johtava polypropeenimateriaali

K: Mitä sertifikaatteja ja takuuta tarjoat?

Sertifioitu ISO 9001, ISO 14001, ISO 45001 ja Kiinan TS -lisenssillä. 100 % painetestattu ennen toimitusta, täyttää ISO 5208 Grade A -vuotostandardin. Takuu: 12 kuukautta toimituspäivästä.

K: Hyväksytkö OEM-tilaukset? Mikä on MOQ?

Kyllä. Räätälöitävissä runkomateriaalille, sineteille, värille, logolle ja pakkauksille. Normaalituotteiden MOQ on tyypillisesti 10-50 kappaletta; pienet koetilaukset tervetulleita. Toimitusaika: 15-30 päivää.

K: Mihin aineisiin Baodi-muoviventtiilit sopivat?

Materiaalista riippuen: UPVC vedelle ja miedoille hapoille/emäksille (0-60℃); CPVC kuumille hapoille ja kloori-emäksille (0-93 ℃); PVDF vahvoille hapoille, erittäin puhtaille kemikaaleille ja liuottimille (-20-120 ℃). Saatavilla ilmainen valintaneuvonta.
