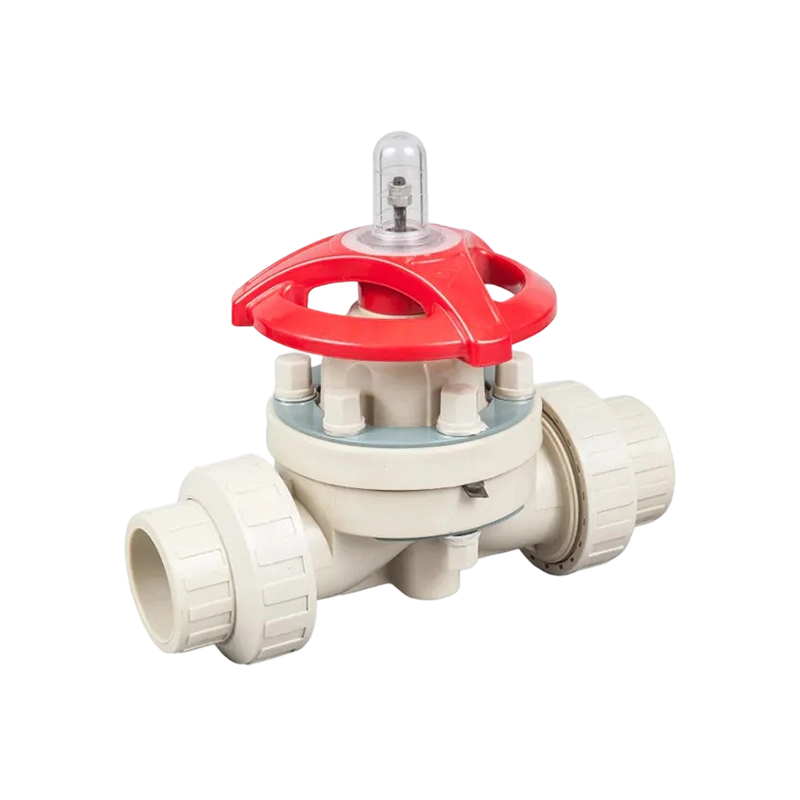

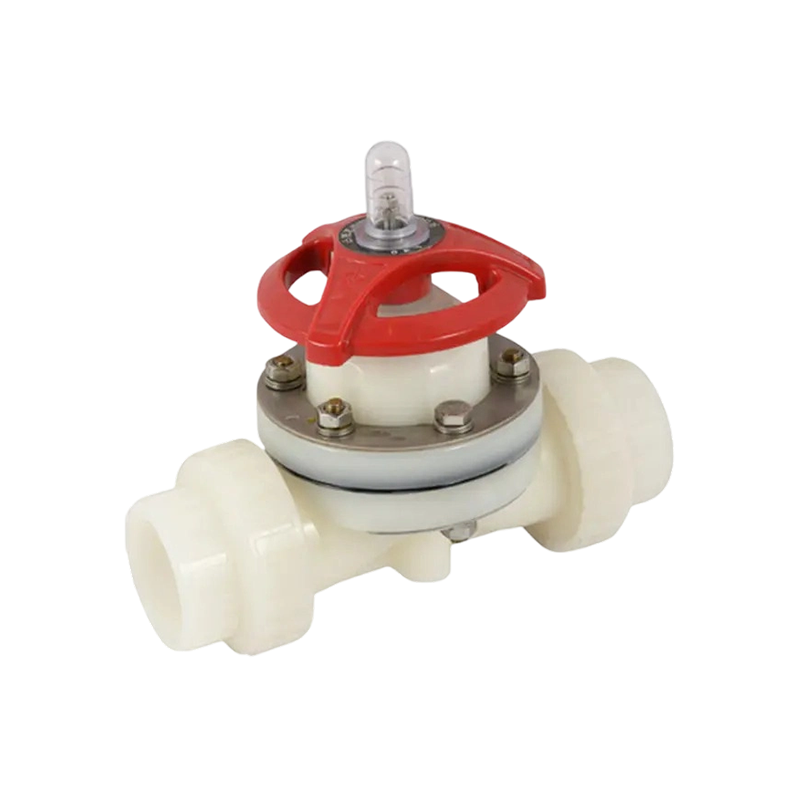

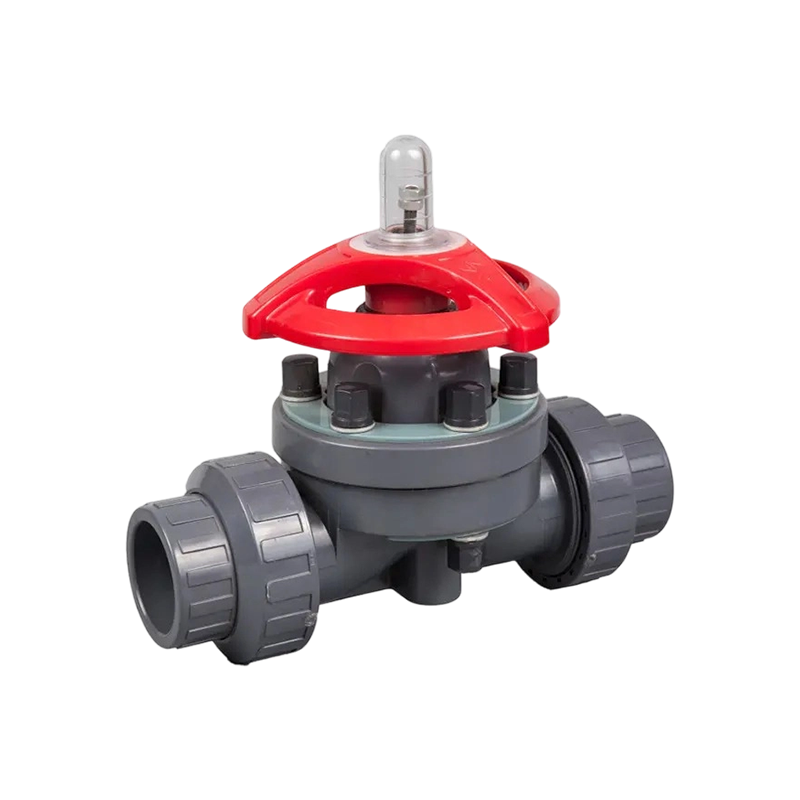

Todellisilla liitoskalvoventtiileillä on sama tiivistyskyky kuin tavallisilla laipallisilla kalvoventtiileillä, ja niihin on lisätty irrotettava liitosliitos venttiilirungon molempiin päihin, jolloin venttiili voidaan ottaa pois putkistosta tarkastusta, puhdistusta tai vaihtoa varten häiritsemättä ympäröivää putkistojärjestelmää.
Tärkeimmät ominaisuudet:
• Tiivistysteho vastaa laipallisten kalvoventtiilien tiivistystehoa, ja sitä tukee sama kalvo- ja istukkarakenne, jota käytetään kalvoventtiililinjassa.
• Suuri virtauskapasiteetti venttiilirungon läpi tukee prosessilinjoja, joissa painehäviön minimoiminen on tärkeää.
• Molemmissa päissä olevat liitosmutterit mahdollistavat nopean irrottamisen putkistosta, mikä yksinkertaistaa huoltoa, venttiilien vaihtoa ja järjestelmän uudelleenkonfigurointia ilman putken leikkaamista tai uudelleenhitsausta.
• Kompakti runkorakenne vähentää kokonaisasennuksen pituutta verrattuna laipallisiin vaihtoehtoihin, mikä on hyödyllistä ahtaissa liukuissa ja varusteluissa.
Kenttäkokemus monista asennuksista osoittaa, että liitostyyliset liitännät sopivat parhaiten pienempiin johtoihin. Tehdasputkiston asennusvirheet voivat aiheuttaa epätasaisen jännityksen liitosmuttereille, mikä johtaa vuotoon tai mutterin vaurioitumiseen ajan myötä. Tästä syystä tätä venttiilityyliä suositellaan koolle DN50 asti, ja laipallisia kalvoventtiilejä suositellaan suuremmille nimellishalkaisijoille, joissa liitosjännitys ja mekaaninen kuormitus ovat suuremmat.
Tyypillisiä käyttökohteita ovat laitteiden liukukiskot, näytteenottopisteet, laboratorio- ja pilottimittakaavassa olevat prosessilinjat sekä asennukset, joissa venttiilit on poistettava säännöllisesti puhdistusta tai tarkastusta varten. Sen kompakti tilanjälki ja irrotettava rakenne tekevät siitä käytännöllisen valinnan OEM-laitteiden valmistajille ja prosessin liukujen valmistajille, jotka työskentelevät ahtaissa tiloissa ja budjettirajoituksissa, samalla kun se tarjoaa saman korroosionkestävyyden ja tarkan virtauksen säädön koko kalvoventtiilivalikoimassa.
