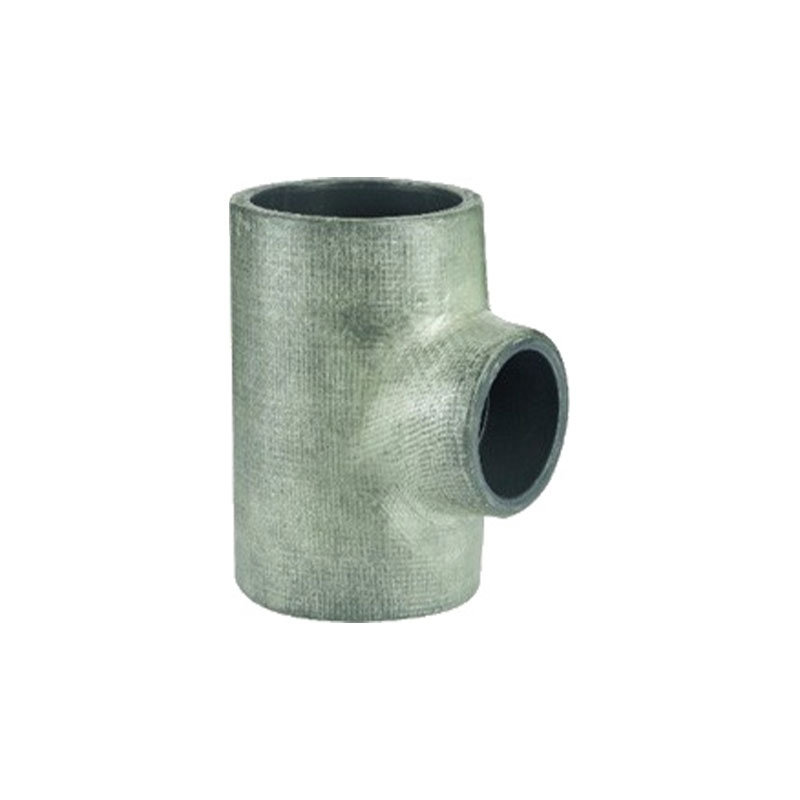

FRP-komposiittia pienentävä T-paita

FRP-komposiittia pienentävässä T-liitoksessa yhdistyvät haaraliitäntä halkaisijan muutoksella yhdessä tai useammassa ulostulossa, ja ne on rakennettu samalle lasikuituvahvisteiselle komposiittiputkirakenteelle, jota käytetään muualla FRP-komposiittiputkistossa, jolloin yksi liitin voi hoitaa molemmat toiminnot kerralla.

Tärkeimmät ominaisuudet:
• Yhdistää 90 asteen haaraliitännän supistavaan pistorasiaan, jolloin ei tarvitse asentaa erillistä teetä ja supistusta, kun halkaisijaltaan pienempi haarajohto on liitettävä suurempaan pääjohtoon.
• Komposiittirakenne, jossa on kemikaaleja kestävä termoplastinen vuoraus (joka on sovitettu putkisarjaan, kuten UPVC, CPVC tai PPH), joka on kääritty rakenteelliseen FRP:hen, säilyttää saman korroosionkestävyyden ja mekaanisen lujuuden kuin vastaavassa suorassa komposiittiputkessa.
• Vähentää liitosten kokonaismäärää ja liitosten lukumäärää haarautumispisteessä verrattuna tavallisen T-sarjan ja erillisen supistimen kokoamiseen, mikä vähentää sekä materiaalikustannuksia että mahdollisten vuotokohtien määrää.
• Täyttää sen yhdistetyn putkisarjan paineluokituksen, jonka kanssa se on paritettu, säilyttäen tasaisen järjestelmän painekyvyn liittimessä.

Kahden toiminnon yhdistäminen yhdeksi liittimeksi on erityisen hyödyllistä halkaisijaltaan suurissa komposiittiputkistossa, jossa useiden erillisten suurten liitososien asentaminen lisäisi merkittävästi painoa, liitosten määrää ja asennustyötä verrattuna yhteen yhdistettyyn komponenttiin.

Tyypillisiä sovelluksia ovat suurihalkaisijaiset FRP-komposiittiprosessiputkijärjestelmät, joissa pienempi haarajohto on liitettävä suurempaan päälinjaan, mikä vähentää sekä asennuksen monimutkaisuutta että järjestelmän liitäntäpisteiden määrää.
